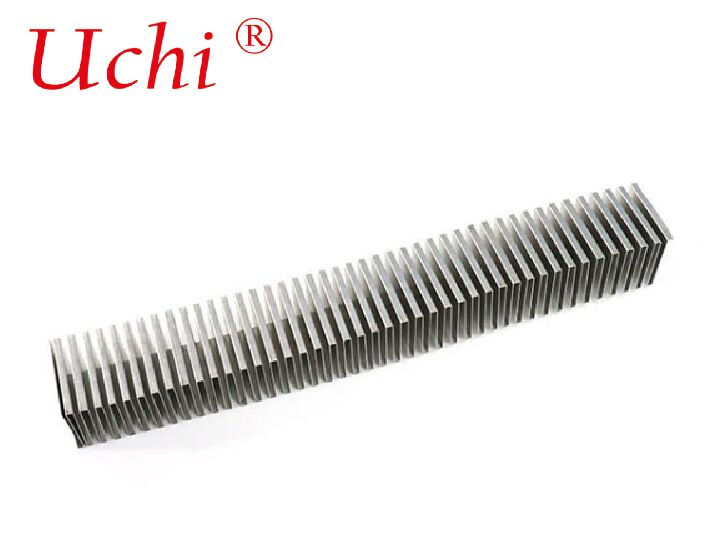

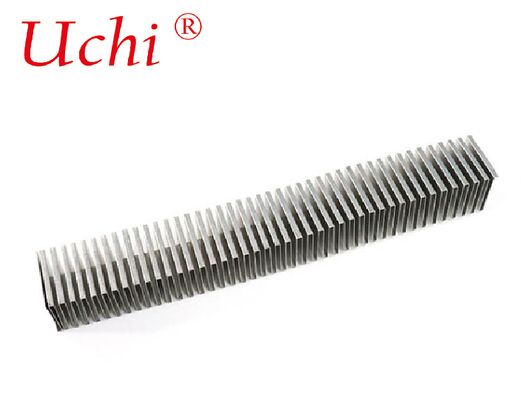

پارامترهای محصول فلوئید های گرماپردازی آلومینیومی

ماده: مس

اندازه:22.5*11.4*0.8CM

وزن: 0.08kg

تکنولوژی: چاپ

ویژگی: انعطاف پذیر و قابل تنظیم

درمان سطح: تمیز کردن روغن

قدرت خنک کننده حرارتی: 30W

مزیت محصول فین حرارتی آلومینیومی

هر قطعه الکتریکی و الکترونیک در یک مدار مقدار خاصی از گرما را تولید می کند در حالی که مدار با تأمین برق اجرا می شود.معمولاً دستگاه های نیمه هادی با قدرت بالا مانند ترانزیستورهای قدرت و اپتو الکترونیک مانند دیودهای تابش نورلیزرها مقدار قابل توجهی گرما تولید می کنند و این اجزای برای از بین بردن گرما ناکافی هستند، زیرا توانایی از بین بردن آنها به طور قابل توجهی پایین است.

به این دلیل، گرم شدن اجزای منجر به شکست زودرس می شود و ممکن است باعث شکست کل مدار یا عملکرد سیستم شود. بنابراین، برای غلبه بر این جنبه های منفی،بخاری برای خنک کردن باید فراهم شود..

یک حرارتی سینک چیست؟

Heat sink is an electronic component or a device of an electronic circuit which disperses heat from other components (mainly from the power transistors) of a circuit into the surrounding medium and cools them for improving their performanceبرای خنک کردن، این دستگاه شامل یک فن یا دستگاه خنک کننده است.

تولید و مواد

1. فرآیند: ورق های آلومینیومی نازک (معمولاً 0.1 ∼ 0.5 میلی متر، محدوده رایج 0.2 ∼ 1.2 میلی متر) به دقت به یک آرایه موج دار / زیگ زگ پیچیده می شوند و سپس از طریق جوشاندن ، بریز ،یا اپوکسی حرارتی با عملکرد بالااین اجازه می دهد تا بهینه سازی مستقل از تراکم بالاب و ضخامت پایه و حتی ترکیبی از مواد مخلوط (به عنوان مثال، پایه مس + بالاب های آلومینیومی).
2. آلیاژ های معمولی: 1050/1100 (خالصیت بالا، رسانایی حرارتی عالی) ، 6061/6063 (قوه خوب + عملکرد حرارتی، مقرون به صرفه).
3. پارامترهای کلیدی: عرض باله تا 0.5 میلی متر، ارتفاع باله تا 100 میلی متر، عرض باله تا 500 میلی متر.

مزیت های اصلی

• نسبت سطح بالا به حجم: بسیار متراکم تر از باله های اکسترود شده، ایده آل برای کاربردهای فضای محدود، گرمای بالا، با مقاومت حرارتی کاهش یافته (تا 60٪ در مقایسه با برخی از طرح های سنتی).
• سبک وزن و مواد کارآمد: از حداقل آلومينيوم استفاده مي کند در حالي که سطح خنک کننده را به حداکثر مي رساند.
• طراحی انعطاف پذیر: سفارشی سازی آسان ارتفاع، ارتفاع و شکل باله برای محرک اجباری / طبیعی
• سازگار با لوله های حرارتی/اتاق های بخار: اغلب برای گسترش بیشتر حرارتی در سیستم های با قدرت بالا یکپارچه می شوند.

درخواست ها

نکات انتخاب و بهینه سازی

1. بار حرارتی و جریان هوا: محاسبه مقاومت حرارتی مورد نیاز (Rθ) و تطبیق با جریان هوا (LFM / CFM) ؛ هوای اجباری با باله های جمع شده متراکم بسیار بهتر کار می کند.
2. ارتفاع و ارتفاع باله: پیچ تنگ تر=سطح بیشتر، اما ممکن است جریان هوا را محدود کند؛ باله های بلند تر محرک را افزایش می دهند اما وزن / فشار معکوس را افزایش می دهند.
3. کیفیت پیوند: جوش و جوش ضعیف مقاومت تماس را ایجاد می کند ◄ یکپارچگی پیوند را از طریق تصویربرداری حرارتی یا آزمایش مقاومت بررسی کنید.
4. درمان سطح: آنودیز کردن مقاومت در برابر خوردگی را بهبود می بخشد و می تواند کمی تشعشع را افزایش دهد؛ آنودیز سیاه در سناریوهای خنک کننده تابش کمک می کند.
