پارامترهای محصول از پروفایل آلومینیوم صفحه خنک کننده آب برای دستگاه بخارگر

مواد: CU1020

اندازه: 250x150x15mm

وزن: 2.5 کیلوگرم

تکنولوژی: ماشینکاری CNC

ویژگی: قابلیت خنک کننده خوب و هیچ خروجی پیش فرض

درمان سطح: روغن پاک، تمیز و غیرفعال سازی

قدرت رسانای حرارتی: 1300W

مزیت محصول پروفایل آلومینیوم صفحه خنک کننده آب برای دستگاه بخارگر

درست مثل بخاری که کلمه ای است که مردم می دانند این دستگاه خنک کننده ای است که نقش مهمی در تجهیزات و ماشین آلات مدرن دارد، بدون بخاری خنک کننده،ميتونه سيستم عامل رو نابود کنه و در نتيجه هزاره هاي دلاري براي از دست دادنش خرج بشه، با این حال، برخی از بخاری های گرما، مهم نیست که بخاری فعال یا بخاری غیر فعال گرما، ظرفیت قدرت خنک کننده آن همه حدود 200-300W دارد،به ندرت بخاری های گرمایی می توانند قدرت خنک کننده بالایی داشته باشند که بیش از ۳۰۰ وات باشد.، پس این محدودیت برای رادیاتور مدرن است؟

جواب این است که نه، تکنولوژی در حال تغییر از زمان به زمان است، و تکنیک های پیشرفته تر و پیشرفته تر در حال ظهور است و که همه با هوش و وفاداری انسان کمک می شود،بنابراین به عنوان تجهیزات در حال تبدیل شدن به پیشرفته تر و دستگاه های عملیاتی آن هستند تقاضا برای خنک کننده بالاتر بخاری گرما، بنابراین در حال حاضر صفحه خنک کننده آب برای پاسخگویی به نیاز تجهیزات بزرگ متولد شده است، به عنوان مثال تجهیزات لیزر نیاز به قدرت بالا در برق، و آن را باید تولید گرمایش بیشتر،پس اگه بخواين دميتون نرمال باشه و کارتون ثابت باشه، شما نیاز به قدرت خنک کننده بالا از تجهیزات لیزر صفحه سرد، این صفحه خنک کننده آب برای تجهیزات لیزر تعیین شده است، آن را می تواند بیش از 500W یا 1000W خنک،و حتی بیشتر از 3000W در دسترس است، این روش خنک کننده از جریان مایع استفاده می کند و می تواند قدرت خنک کننده را با توجه به سرعت جریان و حجم آب تنظیم کند.و منبع گرما متصل با صفحه آب سرد برای لمس گرما و گسترش گرما تا دمای پایین تر.

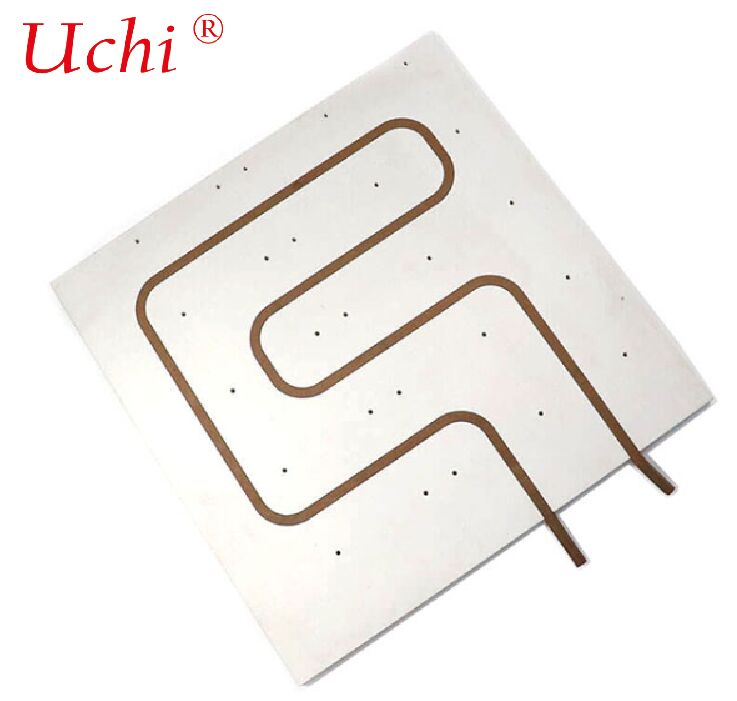

صفحه خنک کننده آب از پروفایل آلومینیوم

1. مقدمه

• ماده: AL6063 / AL6061 (آلومینیوم اکستروزونی، رسانایی حرارتی خوب و قابلیت ماشینکاری)
• ساختار: داخل باکانال آب / جریان جریان، خارجی با سطح نصب
• محیط خنک کننده: آب، آب گلیکول، روغن خنک کننده

2انواع اصلی تولید

(1) پروفایل آلومینیوم اکسترود + صفحه پوشش

• فرآیند: یک طرف را با کانال خروجی → صفحه پوشش جوش / پیوند → ورودی / خروجی حفاری
• ویژگی ها: هزینه پایین، تولید انبوه، مناسب برای صفحه های خنک کننده آب صاف و طولانی

(2) ماشینکاری عمیق + جوش با اصطکاک (FSW)

• فرآیند: کانال عمیق آسیاب CNC → فرکانس جوش آویز پوشش صفحه
• ویژگی های: قدرت بالا، هیچ نشت، مقاومت در برابر فشار بالا، به طور گسترده ای در صنعت استفاده می شود، انرژی جدید

(3) اسکیو + بوند / ولد

• برای تراکم قدرت بالا، میدان جریان پیچیده

3ساختار و شکل معمولی

• صفحه مسطح مستطیل (معمولا برای IGBT، اینورتر، باتری، لیزر)
• نوع نوار بلند (برای کابینت تجهیزات، آرایه ماژول قدرت)
• کانال آب چند حفره ای، مارپیچی، موازی، نوع Z، نوع S
• می تواند با سوراخ های نصب، سوراخ های رشته ای، پله ها، جلوگیری از سوراخ

4مزایا

• بهره وری بالا از دفع گرما: خنک سازی مایع با تماس مستقیم، بسیار بهتر از خنک سازی هوا
• وزن کم: تراکم آلومینیوم کم، مناسب برای ادغام تجهیزات
• پلاستیکی خوب: پروفایل استروژن شده می تواند به بخش پیچیده ای تبدیل شود
• انعطاف پذیری پردازش بالا: CNC می تواند اشکال و رابط های مختلف را تحقق بخشد
• مقاومت خوب در برابر خوردگی با درمان سطح

5کاربرد های معمول

• منبع برق صنعتی / اینورتر / IGBT / MOSFET
• تجهیزات لیزر، خنک کننده آب سر لیزر
• کنترل کننده موتور خودروهای انرژی جدید
• ایستگاه پایه ارتباطات، سرور خنک کننده مایع
• تجهیزات پزشکی، ال ای دی با قدرت بالا، تجهیزات ذخیره انرژی

6پارامترهای کلیدی طراحی

• قدرت خنک کننده و جریان گرما
• دمای آب ورودی و سرعت جریان
• مقاومت به فشار (معمولاً 10 بار)
• عرض کانال، عمق، طول مسیر جریان
• مسطحیت سطح و خشکی (برای تماس با گرما)
• رابط: G1/4، رشته M5/M6، اتصال سریع

7درمان سطح

• آنودیزه کردن (معمول، ضد خوردگی، عایق)
• نیکل پلیتینگ
• غیرفعال کردن
