مدل: OMWH12-H-6-IR-A

1. نمای کلی محصول

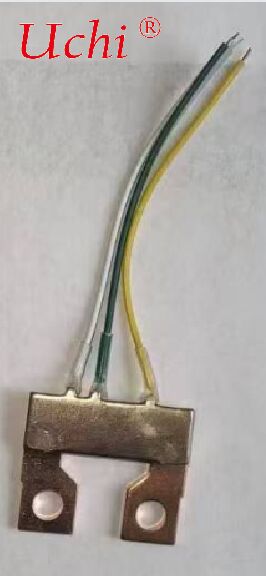

1. جوشکاری: براکت و المان مقاوم آلیاژ مس روی سطوح غیر برش خورده جوش داده شده‌اند؛ بدون شکاف، اتصالات سرد یا جوش‌های کاذب. قبل از جوشکاری پیکینگ و پس از جوشکاری پاسیواسیون انجام می‌شود.
2. ظاهر: سطح صاف، صیقلی و یکنواخت؛ بدون پلیسه، سوختگی، سرباره، آلودگی یا ترک.
3. کپسوله‌سازی: نواحی جوش داده شده با لوله حرارتی شفاف پوشانده شده‌اند، محکم و بدون چروک. سیم‌ها محکم ثابت شده‌اند، کدگذاری رنگ واضح است.

6. معیار تست و پذیرش

1. تست کارخانه: بازرسی 100% مقاومت (200 میکرو اهم ± 3%)، ظاهر و پیوستگی سیم؛ گزارش تست کارخانه صادر می‌شود.
2. تست نمونه‌گیری: طبق GB/T 2828.1-2012، نمونه‌گیری برای ولتاژ تحمل، عایق و استحکام کششی، AQL=0.65.
3. اسناد پذیرش: گزارش تست کارخانه، گواهی مواد، انطباق با RoHS/REACH (در صورت درخواست).

7. بسته‌بندی و حمل و نقل

1. بسته‌بندی: بسته‌بندی جداگانه در کیسه‌های ضد الکتریسیته ساکن، 50/100 عدد در هر جعبه. جعبه بیرونی با مدل، تعداد، تاریخ و شماره بچ برچسب‌گذاری شده است.
2. حمل و نقل: بسته‌بندی ضد رطوبت و ضد لرزش، از ضربه خودداری کنید. برای لجستیک بین‌المللی با RoHS و REACH مطابقت داشته باشید.

عملکردهای اصلی

• توزیع / جمع‌آوری جریان: توزیع یکنواخت مایع خنک‌کننده از خط اصلی به چندین صفحه سرد؛ جمع‌آوری سیال گرم شده از هر شاخه و بازگرداندن آن به منبع خنک‌کننده / CDU پس از تبادل حرارت.
• مدیریت فشار و مقاومت: کنترل افت فشار در هر شاخه برای جلوگیری از گرم شدن بیش از حد موضعی ناشی از جریان ناهموار.
• لوله کشی و نگهداری ساده شده: کاهش تعداد اتصالات؛ با اتصالات سریع، صفحات سرد منفرد را می‌توان به سرعت برای نگهداری نصب یا جدا کرد.
• نظارت و تنظیم (مدل‌های پیشرفته): ادغام فلومترها، سنسورهای دما / فشار و حتی شیرها برای تنظیم دقیق جریان در هر شاخه.

انواع و ساختارهای رایج

بر اساس کاربرد

• منیفولد (سمت تغذیه): 1 ورودی، N خروجی.
• کلکتور (سمت برگشت): N ورودی، 1 خروجی؛ معمولاً به صورت جفت استفاده می‌شود.

بر اساس روش تقسیم جریان

• منیفولد Y شکل / سه راهی: 1 ورودی، 2 خروجی؛ مناسب برای سیستم‌های کوچک با دو صفحه سرد.
• منیفولد میله‌ای / ردیفی: 1 ورودی، چندین خروجی (مثلاً 1 به 4، 1 به 6)؛ معمولاً در مراکز داده / دستگاه‌های استخراج استفاده می‌شود.
• منیفولد حلقوی: برای مدارهای خنک‌کننده مایع حلقه بسته.

بر اساس قابلیت تنظیم

• نوع ثابت: بدون شیر، هزینه کم؛ جریان تعیین شده توسط طراحی اوریفیس / کانال.
• نوع قابل تنظیم: هر شاخه مجهز به شیرهای سوزنی / توپی؛ جریان به صورت دستی یا الکتریکی قابل تنظیم است.

مواد و رابط

• مواد: عمدتاً آلیاژ آلومینیوم / فولاد ضد زنگ / مس.

  آلیاژ آلومینیوم: سبک، هزینه متوسط.

  فولاد ضد زنگ: مقاومت فشار بالا، مقاومت خوب در برابر خوردگی.

  مس: رسانایی حرارتی عالی اما هزینه بالا.

  باید با مایع خنک‌کننده سیستم سازگار باشد تا از خوردگی جلوگیری شود.
• رابط‌ها:

  خنک‌کننده آب کامپیوتر: معمولاً رزوه G1/4".

  صنعتی / مرکز داده: فلنج‌ها، اتصالات فشاری، اتصالات سریع (مانند DME، ISO 8434).
• آب‌بندی: باید از اورینگ‌ها / واشرها برای جلوگیری از نشت استفاده شود؛ مواد توصیه شده: لاستیک نیتریل (NBR) یا لاستیک فلوئور (FKM).

پارامترهای کلیدی انتخاب

• تعداد شاخه‌ها و تقاضای جریان: اطمینان از جریان کافی برای هر صفحه سرد برای برآورده کردن الزامات خنک‌کننده و جلوگیری از افت فشار بیش از حد.
• فشار / دمای کاری: صفحات سرد صنعتی معمولاً در 0.3-1 مگاپاسکال، 30-50 درجه سانتیگراد کار می‌کنند.
• مقاومت جریان و یکنواختی: طراحی کانال جریان، انحراف جریان را تعیین می‌کند؛ سیستم‌های پیشرفته به انحراف جریان بین شاخه‌ها < 5% نیاز دارند.
• اندازه رابط و سازگاری: قطر داخلی لوله‌ها و نوع اتصال را مطابقت دهید.
• فضای نصب: طول و ارتفاع منیفولدهای میله‌ای باید با چیدمان کابینت / تجهیزات مطابقت داشته باشد.

سناریوهای کاربرد

• کامپیوتر شخصی / ایستگاه کاری: منیفولد Y شکل برای صفحات سرد دوگانه CPU + GPU.
• سرورهای هوش مصنوعی مرکز داده: منیفولدهای قابل نصب روی رک، 1 به 8/16 برای صفحات سرد چند GPU.
• خوشه‌های استخراج کننده: منیفولدهای چند شاخه‌ای که چندین برد هش را به طور همزمان خنک می‌کنند.
• بسته‌های باتری خودروهای انرژی نو: تغذیه و برگشت متمرکز برای صفحات خنک‌کننده مایع.

نصب و نکات

• خطوط تغذیه و برگشت را جدا کنید تا از اتصال کوتاه حرارتی جلوگیری شود.
• اتصالات را به طور یکنواخت سفت کنید؛ استفاده از آچار گشتاور توصیه می‌شود.
• هنگام پر کردن اولیه سیستم، هوا را به طور کامل تخلیه کنید.
• به طور منظم پیری آب‌بندی را بررسی کنید تا از نشت جلوگیری شود.
• منیفولد را در مکانی با دسترسی و دید آسان نصب کنید.
