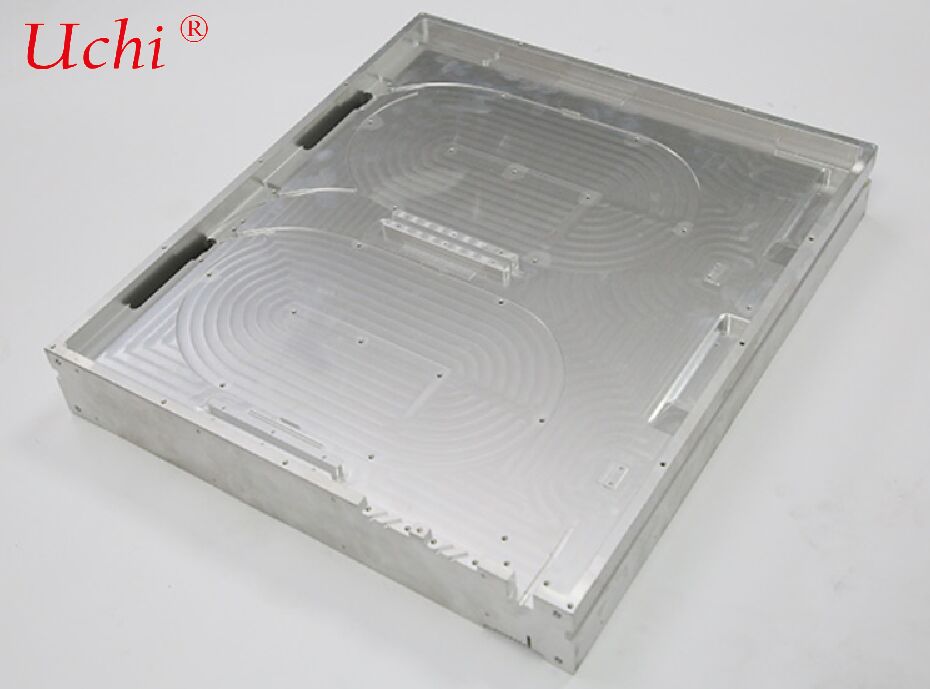

یک جزء اتلاف حرارت خنککننده مایع با کارایی بالا
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | Uchi |
| گواهی: | SMC |
| شماره مدل: | سینک حرارتی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 عدد |
|---|---|
| قیمت: | 1300-1500 dollars |
| زمان تحویل: | محدود نیست |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 50000000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| دمای محیط: | -30 تا 55 درجه سانتیگراد | رطوبت: | 5٪ تا 90٪ |
|---|---|---|---|
| تعداد آبراه ها: | 6 آبراه | وزن ناخالص مجرد: | 3.710 کیلوگرم |
| بافت مواد: | 6061 | شماره مقاله: | صفحه خنک کننده مایع 14 |
| ویژگی: | قابلیت خنک کنندگی بالا | زندگی هواداران: | 100000 ساعت |
| نخ لوله مخروطی: | ZG ، G ، NPT و غیره | مواد پایه: | آلومینیوم یا مس |
| محدوده نویز: | 9.5-25 | سر و صدا: | 17dbA |
| تایپ کنید: | صفحه خنک کننده حرارتی | نوع نصب: | سوراخ های نصب پیچ |
| حداکثر دمای عملیاتی: | 120 درجه سانتیگراد | ||
| برجسته کردن: | اتلاف حرارت صفحه خنککننده مایع,جزء خنککننده مایع با کارایی بالا,صفحه خنک کننده مایع با گارانتی,high-performance liquid cooling component,liquid cooling plate with warranty |
||
توضیحات محصول
یک قطعه خنک کننده مایع با عملکرد بالا که متفاوت از صفحه خنک کننده آب معمولی است،به ویژه برای لیزرهای فیبر قدرتمند و ماژول های ارتباطی نوری طراحی شده است)
1تعریف و ساختار اصلی
تعریف: به جای استفاده از فرآیند سنتی فرنسینگ مکانیکی/فرنسینگ و جوش صفحه پوشش،این یک صفحه خنک کننده آب فیبر نوری با کانال های جریان مهر و موم یکپارچه است که از طریق فرآیندهایی مانند جوش اصطکاک انجام می شود (FSW)کانال های جریان در داخل بستر فلزی بدون هیچ نشانه ای در سطح قرار دارند و سطح کلی بسیار بالا را به دست می آورند.
اجزای اصلی
- زیربنای: 6061/6063 آلومینیوم آلیاژ (کارآمد در هزینه) ، مس بدون اکسیژن (بررایی حرارتی عالی، هزینه بالا)
- کانال های جریان داخلی: مایکروکانال های مارپیچ / موازی، لوله های مس جاسازی شده، بدون شکاف های آشکار
- اتصال دهنده های آب ورودی و خروجی (G1/4، NPT، و غیره) ، ساختار مهر و موم (سطح بدون جوش FSW برای جلوگیری از نشت) ؛
- درمان سطحی: آنودیزه کردن (حفظ از خوردگی) ، اکسیداسیون رسانا، نیکل / قلع (برای پاسخگویی به نیازهای مختلف نصب).
2اصول کار
سطح پایین صاف صفحه خنک کننده به منابع گرما مانند منابع پمپ، ترکیب کننده های پرتو و حفره های لیزری لیزر فیبر از طریق روغن حرارتی یا مواد تغییر فاز متصل است. گرما به سرعت از طریق بستر رسانایی حرارتی بالا به دیواره های کانال جریان داخلی هدایت می شود. آب دیونیزه شده یا محلول آبی اتیلن گلیکول (که معمولاً استفاده می شود) در داخل کانال های جریان گردش می کند و گرما را از طریق محرک اجباری حذف می کند. مایع داغ به واحد توزیع خنک کننده (CDU) یا کولر برای تبادل گرما و خنک کننده باز می گردد و یک سیستم خنک کننده حلقه بسته را تشکیل می دهد. ساختار بدون شکاف مقاومت حرارتی رابط را کاهش می دهد، کارایی انتقال گرما را بهبود می بخشد و از غلظت استرس و خطرات خوردگی در لبه های شکاف جلوگیری می کند.
3. فرایندهای اصلی تولید
- جوش با اصطکاک (FSW، به طور گسترده استفاده می شود): فضای کانال جریان پیش تنظیم شده بین دو صفحه؛ جوش جامد که از طریق اثرات ترمو مکانیکی تولید شده توسط یک ابزار چرخش چرخش با سرعت بالا حاصل می شود.بدون نیاز به جوش، کمترین تغییر شکل و مناسب برای پلاک های خنک کننده آب فیبر نوری با حجم بزرگ و بار بالا است.
- لوله مس جاسازی شده + فراوری خلاء: لوله های مس از پیش ساخته شده که در سوراخ های کور زیربنای جاسازی شده اند، با شکاف هایی که با استفاده از جوشاندن خلاء برای تشکیل کانال های جریان بی درنگ پر می شوند.
- پیوند پخش: پیوند اتمی فلزی که در دمای بالا و فشار بالا به دست می آید، مناسب برای کانال های جریان بسیار نازک و بسیار دقیق اما با هزینه نسبتا بالا است.
4مزایای عملکرد و مقایسه (در مقابل صفحه خنک کننده آب خروجی معمولی)
| مقایسه | صفحه خنک کننده آب فیبر نوری بدون شکاف | صفحه خنک کننده آب خروجی معمولی |
|---|---|---|
| سطح صاف | اتصال بسیار بالا (≤0.05 mm/100 mm) بدون شکاف | ضعیف، مستعد برای بریدن / تغییر شکل در لبه های شکاف |
| مقاومت حرارتی | مقاومت حرارتی پایین تر (کمتر شدن مقاومت حرارتی رابط شکاف) | بالاتر، به شدت تحت تاثیر عمق آسیاب و قرار دادن پوشش |
| مقاومت در برابر نشت | بسیار خوب (سوئیچ در حالت جامد FSW، بدون جوش، مقاومت در برابر فشار بالا) | میانگین (جوش های مستعد خوردگی، محدودیت فشار پایین) |
| قدرت ساختاری | سفتی بالا و خوب، مقاوم در برابر لرزش و ضربه | کم، شکاف ها قدرت بستر را تضعیف می کنند |
| تراکم قدرت قابل استفاده | بالا (≥500 W/cm2، مناسب برای لیزرهای فیبر کلاس kW) | کم تا متوسط (≤300 W/cm2) |
| هزینه | هزینه اولیه بالا، هزینه نگهداری بلند مدت پایین | هزینه های اولیه پایین، خطر شکست بالا و هزینه های نگهداری بعدی |
5پارامترهای کلیدی فنی
- ابعاد: با توجه به ماژول های لیزر فیبر سفارشی (بزرگیهای معمول: 300 × 200 میلی متر، 400 × 300 میلی متر و غیره)
- پارامترهای کانال جریان: قطر داخلی 2 ∼6 mm، سرعت جریان 1 ∼3 m/s، کاهش فشار ≤0.3 MPa
- ظرفیت تبعید گرما: یک صفحه خنک کننده واحد از 500 W10 kW منابع گرما پشتیبانی می کند.
- فشار / دمای کار: 0.5 ≈ 1.0 MPa، -20°C ≈ 80°C
- مواد: آلیاژ آلومینیوم (رخشندگی حرارتی 200 ∼ 220 W/m·K) ، مس (380 ∼ 400 W/m·K) ؛
- آزمایش مهر و موم: تشخیص نشت هلیوم (سرعت نشت ≤1 × 10−9 mbar·L/s) برای اطمینان از عدم نشت در طول کار طولانی مدت.
6سناریوهای کاربردی معمولی
- لیزرهای فیبر قدرت بالا: تبعید گرما برای ماژول های پمپ، ترکیب کننده های پرتو، Q-drives در لیزرهای صنعتی برش/لحام 1 kW/10 kW
- تجهیزات ارتباطی نوری: ماژول های نوری با سرعت بالا در مراکز داده، تجهیزات ارتباطی منسجم، تقویت کننده های EDFA؛
- تجهیزات لیزر پزشکی: دستگاه های زیبایی لیزر فیبر، تجهیزات لیزر دندانپزشکی
- تولید نیمه هادی: سیستم های انتقال فیبر در تجهیزات ليزری و ليزری.
7دستورالعمل های انتخاب و طراحی
- توزیع منبع گرما: کانال های جریان مارپیچی برای توزیع یکنواخت، کانال های جریان موازی برای چندین نقطه منبع گرما
- سرعت جریان و فشار: سرعت جریان ≥1 m/s را برای جلوگیری از گرم شدن بیش از حد محلی تضمین کنید.
- انتخاب مواد: آلیاژ آلومینیوم برای سناریوهای عمومی، مس برای تراکم جریان حرارتی فوق العاده بالا
- رابط و سازگاری: مشخصات و موقعیت کانکتورهای ورودی/خرید آب را برای تطابق با کولرهای موجود تایید کنید.
- الزامات زیست محیطی: حفاظت بیشتر از خوردگی سطحی (به عنوان مثال، آنودیزاسیون سخت) برای محیط های بیرونی / مرطوب؛
- انطباق: مطابق با CE و RoHS؛ آزمایش فشار برای کاربردهای فشار بالا مورد نیاز است.
8توصیه های نگهداری
- به طور منظم (هر 6-12 ماه) مایع خنک کننده را جایگزین کنید تا از مقیاس شدن جلوگیری شود.
- انجام آزمایش فشار و تشخیص نشت هلیوم سالانه برای بررسی نشت ها
- سطح صفحه خنک کننده را تمیز نگه دارید تا از آلودگی روغن که باعث کاهش رسانایی حرارتی می شود جلوگیری شود.
- از برخورد شدید و لرزش اجتناب کنید تا از تغییر شکل کانال جریان جلوگیری شود.
