صفحه خنک کننده مایع بریز شده

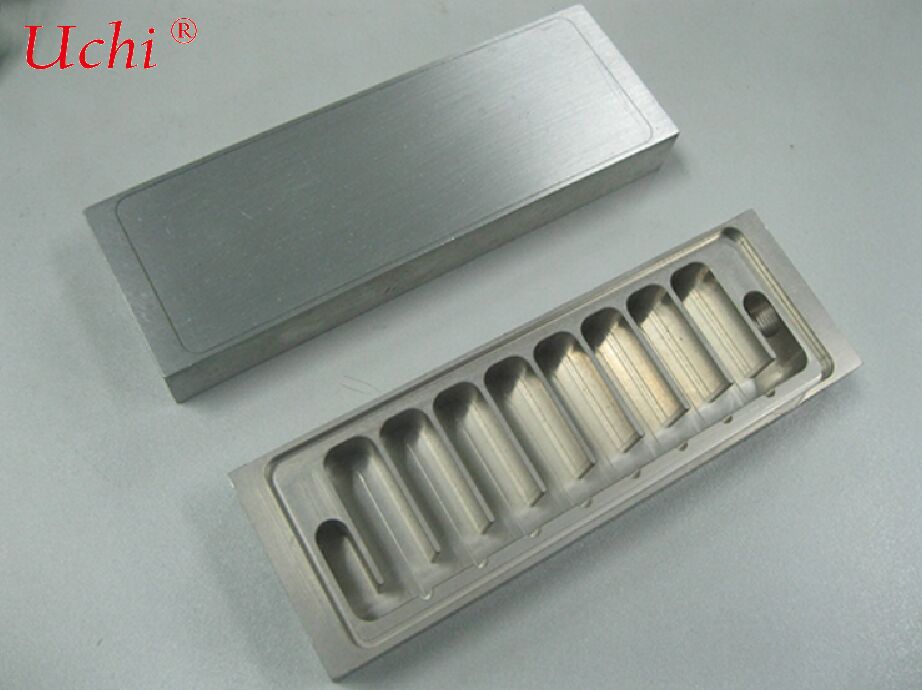

I. ساختار اساسی

• صفحه پوشش بالا: مهر و موم، رابط ها و سطح نصب را فراهم می کند
• لایه وسط: صفحه کانال جریان / باله های توربولانس / باله های پین
• صفحه پوشش پایین: سطح چسبندگی برای اجزای تولید کننده گرما

II. فرآیند اصلی: بریزینگ خلاء

1. ساخت ورق فلزی → پوشش / پیش قرار دادن فلز پرکننده فلزی
2. انباشت و قرار دادن → بارگذاری در کوره جوش خلاء
3. گرمایش با دمای بالا (حدود 600 درجه سانتیگراد برای آلومینیوم)
4. فلز پرکننده برزنی، فلز را ذوب می کند، خیس می کند و شکاف ها را پر می کند
5. خنک کردن و شکل دادن برای ایجاد جوش های محکم محکم

• بدون منافذ، بدون مفاصل سرد، سخت گیری بسیار بالا
• قدرت جوش بالا و مقاومت خوب در برابر خوردگی
• طراحی کانال جریان پیچیده و دقیق را امکان پذیر می کند
• سطح صاف، ایده آل برای چسباندن دستگاه های قدرتمند

III. ویژگی های کلیدی

• بهره وری بالا از انتشار گرما



  کانال های ریز، باله های لوله دار و باله های متخلخل می توانند در لایه وسط ادغام شوند، که باعث ایجاد منطقه تبادل گرما بزرگ و مقاومت حرارتی پایین می شود.

• مقاومت شدید در برابر فشار



  فشار استاندارد: 3 بار 10 بار؛ نسخه های فشار بالا بیش از 15 بار، مناسب شارژ سریع، ذخیره انرژی و موتورهای الکتریکی.

• مهر و موم قابل اطمینان



  ساختار کاملاً جوش داده شده با خطر نزديک به صفر نشت، مطابق با تست نشت هليوم.

• سطح بسیار صاف



  مناسب برای تبعید گرما IGBT، ماژول های SiC، دستگاه های قدرت، بسته های باتری و سایر اجزای مسطح نصب شده در سطح است.

• عمدتاً از آلیاژ آلومینیوم



  معمولاً از 3003 ، 5052 ، 6061 و سایر آلیاژ ها استفاده می کند ، طراحی سبک وزن ، رسانایی حرارتی بالا و هزینه متوسط را ارائه می دهد.


IV. طرح های مشترک کانال جریان

• کانال جریان مارپیچ: ساختار ساده، کاهش فشار کم
• چند کانال متوازد: انتقال گرما یکسان
• باله های میکروکانال: برای سناریوهای چگالی جریان گرما بالا
• آرایه فلک پین: انتقال گرما فوق العاده بالا، مناسب برای GPU ها / لیزرها

V. کاربردهای معمول

• وسایل نقلیه انرژی جدید: کنترل کننده های موتور، OBC، تبدیل کننده های DC-DC، ماژول های 800V SiC
• ذخیره سازی انرژی و شارژ سریع: تبدیل کننده های ذخیره سازی انرژی PCS، ایستگاه های شارژ فوق العاده سریع، تبعید گرما برای شارژ فلش
• کنترل و قدرت صنعتی: SVG، اینورترهای فتوولتائیک، اینورترهای ولتاژ بالا
• اپتو الکترونیک و قدرت محاسباتی: لیزر، سرورهای GPU، سیستم های رادار

VI. مقایسه با سایر صفحات خنک کننده مایع

• در مقابل صفحه های خنک کننده مایع جوش شده با اصطکاک:



  بریزینگ برای کانال های جریان دقیق و تراکم جریان حرارت بالا مناسب تر است؛ جوش اصطکاک برای کاربردهای بزرگ و جریان بالا بهتر عمل می کند.

• در مقابل صفحه های خنک کننده مایع با پروفایل اکستروید:



  صفحه های بریز شده طراحی کانال جریان انعطاف پذیرتر و از بین رفتن گرما قوی تر را با هزینه بالاتر ارائه می دهند.

• در مقابل صفحه های خنک کننده مایع درون لوله:



  عملکرد اتصال بهتر و مقاومت حرارتی کمتر، ایده آل برای دستگاه های قدرتمند.
