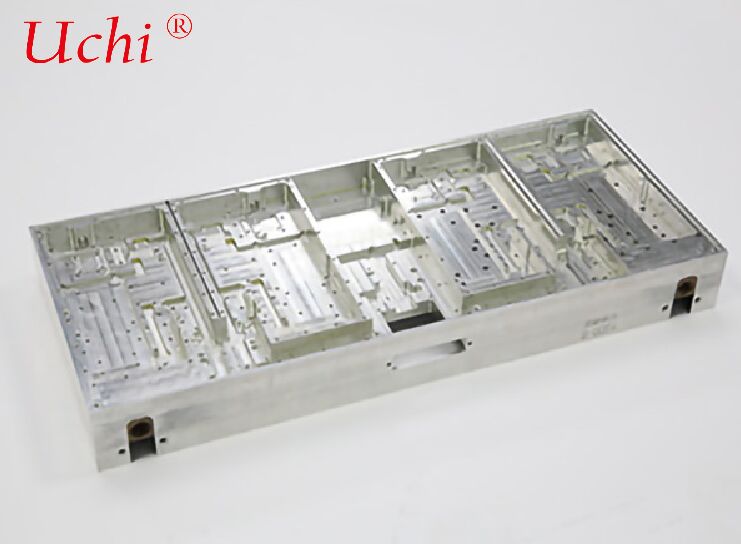

صفحه خنککننده مایع با برخورد جت فرکانس بالا که معمولاً به آن نیز گفته میشود
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | Uchi |
| گواهی: | SMC |
| شماره مدل: | سینک حرارتی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 عدد |
|---|---|
| قیمت: | 1300-1500 dollars |
| زمان تحویل: | محدود نیست |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 50000000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| برنامه: | خنک کننده الکترونیک، ماشین آلات صنعتی، خودرو | اندازه: | 280x220x20mm |
|---|---|---|---|
| کلاس حفاظت: | IP54 | فرآیند اضافی: | ماشینکاری Cnc |
| منبع حرارتی برق: | 30 کیلو وات | قدرت: | 400 وات |
| ابعاد محصول: | می تواند سفارشی شود | آلیاژی یا نه: | آلیاژی است |
| زبری سطح: | 1.2 هق | بسته بندی: | کارتن PE BAG |
| مواد: | مس / آلومینیوم | ||
| برجسته کردن: | صفحه خنککننده مایع با برخورد جت فرکانس بالا,صفحه خنککننده مایع با برخورد جت,صفحه خنککننده مایع با کارایی بالا |
||
توضیحات محصول
صفحه خنک کننده مایع با فشار جت با فرکانس بالا
High-Frequency Jet Impingement Liquid Cooling Plate (also commonly referred to as Jet Impingement Cold Plate) is a special liquid cooling solution for ultra-high heat flux and ultra-fast temperature uniformityمکانیسم اصلی آن این است که از طریق برخورد مستقیم با دیواره داخلی سطح گرمایش با فرکانس بالا، سرعت بالا و مایکرو جت با فشار بالا به انتشار گرما دست یابد.
اصول اصلی (تفاوت اساسی از کانال های جریان سنتی)
صفحه خنک کننده مایع سنتی: مایع خنک کننده به طور موازی در کانال های بسته برای تبادل گرما جریان می یابد، دارای لایه مرزی ضخیم حرارتی، مقاومت حرارتی بالا و مستعد نقاط داغ در موقعیت های دور است.
نوع خنک کننده جت با فرکانس بالا:
- مایع خنک کننده از طریق یک مجموعه متراکم از مایکرو نوزل ها (قطر 0.1 mm) عبور می کند.
- عمودی با سرعت بالا به دیوار داخلی صفحه سرد (سطح گرم) وارد می شود
- بلافاصله لایه مرزی حرارتی را شکسته و ضریب انتقال گرما محلی را 5×10 برابر می کند
- مایع به سرعت پخش می شود و به صورت جانبی تخلیه می شود و به درجه حرارت بسیار یکنواخت در کل منطقه می رسد (تفاوت درجه حرارت < ± 1 ° C)
II. ساختار معمولی
- اتاق بالا (اتاق توزیع): فشار را ثبات می دهد و مایع خنک کننده را به طور مساوی به نوزل توزیع می کند
- صفحه نوزل: جزء اصلی با صدها تا هزاران میکرو سوراخ دقیق (صفحه جت فرکانس بالا)
- اتاق فشار (منطقه مبادله گرما): فشار جت و انتقال گرما محرمانه
- اتاق جمع آوری مایع / کانال تخلیه: به سرعت خنک کننده گرمای جذب شده را تخلیه می کند
III. ویژگی های کلیدی فنی
-
ظرفیت جدا از حد حرارتتراکم جریان حرارتی: 200-1000 W/cm2 (صفحه بریز شده معمولی تقریباً 50 W/cm2)مقاومت حرارتی پایین تر از 0.01~0.03 °C/W
-
یکنواخت بودن درجه حرارت عالیتفاوت دمای سطح کامل: ±0.5±1°Cبه طور کامل نقاط گرم محلی را از بین می برد
-
سرعت پاسخ سریعبی وقفه حرارتی پایین، کنترل دقیق دمای مناسب برای سناریوهای گرمایش پالس و قدرت بالا
-
کاهش فشار نسبتاً بالانیاز به پمپ فشار بالا / سیستم خنک کننده جریان بالا
-
الزامات دقیق تولید بالاقطر سوراخ نوزل، عمق و تحمل موقعیت: ± 0.02 ± 0.05 mm
IV. فرآیندهای اصلی تولید
-
حفاری دقیق + بریزینگ خلاءمناسب برای مجموعه های سوراخ دایره ای با تولید انبوه پایدارمواد رایج: آلیاژ آلومینیوم / آلیاژ مس ، مهر و موم بریز شده
-
فوتولیتوگرافی / حکاکی + اتصال پخشمناسب برای نوزل های شکل ویژه و جت های اسلات در مقیاس کوچککانال های جریان ظریف تر و مقاومت حرارتی پایین تر (برای برنامه های AI / GPU / لیزر)
-
چاپ سه بعدی (SLM)شکل گیری یکپارچه با کانال های توپولوژیک پیچیده + نوزلطراحی سبک وزن، مناسب برای قطعات هوافضا سفارشی
V. سناریوهای کاربرد (مدیریت حرارتی شدید)
- تراشه های هوش مصنوعی / ابر رایانه ای: H100/H200، خوشه های GPU، TPU (> 500W تراشه)
- ماژول های برق SiC / GaN: محرک های الکتریکی 800 ولت، ایستگاه های شارژ فوق العاده سریع
- لیزرهای قدرت بالا: لیزر فیبر / نیمه هادی / UV (جریان حرارتی > 300W / cm2)
- رادار / آرایه فازی: قطعات T / R نظامی، ایستگاه های پایه 5G / 6G
- تصویربرداری پزشکی: تقویت کننده های گرادینت MRI، آشکارسازهای CT (دقیقیت کنترل دمای ±0.5°C)
- هوافضا: بار مفید ماهواره ای، هدایت موشک (مقاوم لرزش، سبک وزن، جریان حرارت بالا)
VI. مقایسه با صفحات خنک کننده مایع معمولی
| عملکرد | صفحه خنک کننده مایع کانال جریان معمولی | صفحه خنک کننده مایع با فشار جت با فرکانس بالا |
|---|---|---|
| تراکم جریان گرما | < 50 W/cm2 | 200-1000 وات/سم2 |
| مقاومت حرارتی | 0.1 ۰٫۵ °C/W | 0.01 ۰.۰۳ °C/W |
| یکنواخت گرما | تفاوت دمای 3 ≈ 10°C | تفاوت دما < ± 1°C |
| کاهش فشار | کم (0.5 ≈ 2 بار) | بالا (28 بار) |
| سناریوهای کاربرد | دستگاه های قدرت معمولی | جریان حرارت فوق العاده بالا، حساس به نقطه گرم، کنترل دمای دقیق |
VII. خلاصه
صفحه خنک کننده مایع پرفریکونسی Jet Impingement مایع خنک کننده مایع پرفریکونسی Jet Impingement مایع خنک کننده مایع در صنعت مدرن است که به طور خاص برای جریان حرارت شدید طراحی شده است.یکسانی درجه حرارت نهاییو کنترل دما با دقت بالا.
