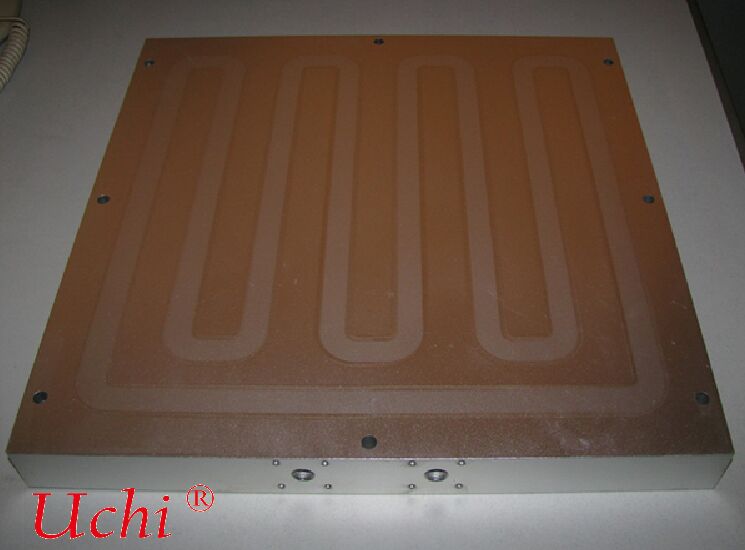

صفحه های خنک کننده مایع قدرت سه مورد اصلی دارند: تبعید گرما عالی
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | Uchi |
| گواهی: | SMC |
| شماره مدل: | سینک حرارتی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 عدد |
|---|---|
| قیمت: | 1300-1500 dollars |
| زمان تحویل: | محدود نیست |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 50000000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| نوع نصب: | نصب پیچ یا چسب | سر و صدا: | 17dbA |
|---|---|---|---|
| قدرت اتلاف حرارتی: | 2000 وات | رتبه بندی IP: | IP65 |
| نوع مایع خنک کننده: | محلول اتیلن گلیکول یا روغن سیلیکون | اندازه جعبه بسته بندی: | 42.5*33*18 سانتی متر |
| ولتاژ ورودی: | 24 ولت DC | قطر ورودی: | 1/4 اینچ یا سفارشی |
| سطح بندی: | فلز نیکل اندود یا لخت | سازگاری: | مناسب برای CPU، GPU، الکترونیک قدرت |
| برجسته کردن: | اتلاف حرارت صفحه خنککننده مایع,صفحه خنک کننده مایع قدرت,صفحه خنک کننده مایع سه هسته |
||
توضیحات محصول
صفحه خنک کننده مایع برق
صفحه خنک کننده مایع قدرت به یک سینک گرما خنک کننده مایع با قدرت بالا اشاره دارد که به طور خاص برای تجهیزات الکترونیکی قدرت طراحی شده است. این به طور عمده در سناریوهای مانند اینورترهای فتوولتائیک استفاده می شود.تبدیل کننده های انرژی بادی، SVG، اینورترهای ولتاژ بالا، کنورترهای ذخیره سازی انرژی PCS و تجهیزات انتقال و تبدیل ولتاژ بالا.
از مقاومت فشار بالا، ظرفیت حمل جریان بزرگ، قابلیت اطمینان بالا، عمر طولانی و مقاومت در برابر خوردگی برخوردار استمتعلق به قطعات خنک کننده آب درجه صنعتی / درجه برق.
I. تجهیزات کاربردی معمولی
- اینورترهای خورشیدی / اینورترهای مرکزی
- دستگاه های تبدیل برق بادی، دستگاه های تبدیل برق تمام قدرت
- تبدیل کننده های ذخیره انرژی (PCS)
- اینورترهای ولتاژ بالا، دستگاه های انتقال
- ژنراتورهای Var استاتیک (SVG)
- دریچه های انعطاف پذیر HVDC (MMC) ، کنورتر
- منابع برق صیقل کننده با قدرت بالا، منابع برق الکتروپلاستی / الکترولیز
- قطب های شارژ، واحدهای قدرت ماژول های شارژ فوق سریع
اهداف تبعید گرما هسته ای: IGBT ها، ماژول های قدرت SiC، دیودها، راکتورها، مقاومت های قدرت و غیره
II. ویژگی های اصلی طراحی
-
قدرت بالا و تراکم جریان گرما بالاقدرت واحد ماژول اغلب از ده ها kW تا صدها kW با تراکم جریان گرما بالا است، که نیاز به مقاومت جریان پایین و بهره وری تبادل گرما بالا دارد.
-
مقاومت در برابر فشار بالا و ضد نشتتجهیزات برق برای مدت زمان طولانی به طور مداوم کار می کنند و نیاز به مقاومت فشار آب 3 بار 10 بار دارند.بايد از رصد نشت هاي اسپکترومتر جرم هليوم با نشت نزديک به صفر عبور کنه
-
طراحی معقول کانال جریانطرح های متداول:
- کانال های جریان سرپنتین تک / دو لایه
- کانال های جریان موازی چند شاخه ای
- توربولاتورها / باله های پین برای انتقال گرمای افزایش یافتهتضمین یکسانی دمای و اجتناب از نقاط گرم محلی که باعث خرابی تجهیزات می شود.
-
انتخاب مواد و حفاظت از خوردگیمواد اصلی: آلیاژ آلومینیوم 5052 / 3003 / 6061برای کیفیت آب ضعیف، محیط های ساحلی یا شیمیایی، درمان های سطحی شامل:
- آنودیزه کردن
- پوشش الکتروفورتیک
- پوشش ضد خوردگی داخلیاز چروک شدن، خوردگی و نشت آب جلوگیری می کند
-
قدرت ساختاری و ضد لرزشصفحه پایه ضخیم و طراحی سفت کننده برای جلوگیری از تغییر شکل در طول ارتعاش، حمل و نقل و کار طولانی مدت تجهیزات قدرت.
۳. فرایندهای اصلی تولید
-
صفحه خنک کننده مایع داخل لولهلوله های مس / آلومینیومی که در صفحه های آلومینیومی جاسازی شده اندهزینه پایین، بالغ و پایدارمناسب برای تجهیزات برق معمولی با قدرت پایین تا متوسط
-
پلاک خنک کننده مایع با خلاءصفحه های چند لایه ای و کانال های جریان تشکیل شده توسط جوشمبادله گرما قوی، صاف بودن خوبمناسب برای ماژول های IGBT / SiC با قدرت بالا
-
صفحه خنک کننده مایع جوش شده با اصطکاکاندازه بزرگ، قابلیت اطمینان بالامناسب برای تجهیزات بادی و خورشیدی با قدرت بالا
-
نوع یکپارچه ی ماشینکاری شدهطراحی کانال جریان انعطاف پذیر با قدرت بالابیشتر برای خنک کردن کابینت برق سفارشی استفاده می شود
شاخص های کلیدی عملکرد (معمول در صنعت برق)
- فشار کار: 3 ¢ 6 بار
- فشار انفجار: ≥9 بار
- استاندارد تشخیص نشت: نرخ نشت هلیوم ≤ 1×10−8 Pa·m3/s
- مقاومت در برابر دما: -40°C ~ 120°C
- سطح مسطح: ≤ 0.1 mm (برای نصب ماژول قدرت)
- ضخامت: Ra ≤ 1.63.2
- پورتهای ورودی و خروجی: رشته های G1/4، G3/8، G1/2 یا کانکتورهای اتصال سریع
V. تفاوت با صفحه های خنک کننده مایع استاندارد
- مدت زمان کار: 20 سال خدمات بدون وقفه، نه برای تجهیزات کوتاه مدت
- محیط زیست: دمای بالا، رطوبت بالا، گرد و غبار، اسپری نمک ساحلی
- امنیت: نشت مایع به طور مستقیم باعث شارژ ولتاژ بالا، خرابی و خاموشی می شود، که نیاز به قابلیت اطمینان بسیار بالا دارد
- نگهداری: طراحی کم نگهداری یا بدون نگهداری
خلاصه ای کوتاه
صفحه خنک کننده مایع قدرت، "پلاک پایه تبعید گرما ویژه" برای تجهیزات الکتریکی قدرت است.
الزامات اصلی آن را می توان در سه نکته خلاصه کرد: تبعید گرما قوی، هیچ نشت مایع و عمر طولانی.
-
انتشار شدید گرماهسته:مقاومت حرارتی پایین، کارایی بالا، بدون نقاط گرمطراحی کانال جریان بهینه سازی شده باعث حداکثر کردن منطقه تبادل گرما و به حداقل رساندن مقاومت حرارتی می شود و از خنک سازی مداوم بار کامل برای ماژول های IGBT / SiC با قدرت بالا پشتیبانی می کند.یکسانی درجه حرارت عالی نقاط گرم محلی را از بین می برد، جلوگیری از کاهش قدرت یا خرابی قطعات.مقاومت جریان معقول با شرایط کار پمپ آب سیستم مطابقت دارد و باعث می شود بهره وری تبعید گرما در جریان های بالا پایدار باشد.
-
هیچ نشت مایعهسته:مهر و موم قابل اعتماد، هیچ نشتفرآیندهای جوشکاری با قدرت بالا مانند جوشکاری خلاء یا جوشکاری اصطکاک پذیرفته شده است تا یک ساختار یکپارچه و یکپارچه را تشکیل دهد.جوش های مستمر بدون مفاصل سرد یا منافذ مقاومت فشار بالا را ارائه می دهند و در طول کار طولانی مدت در برابر ترک خستگی مقاومت می کنند.آزمایش نشت 100٪ اسپکترومتر جرم هلیوم قبل از تحویل انجام می شود، به شدت کنترل نرخ نشت برای جلوگیری از مدار کوتاه و سوختگی تجهیزات قدرت ناشی از نشت مایع.
-
عمر طولانیهسته:طول عمر، قابلیت اطمینان بالامواد مقاوم در برابر خوردگی و مقیاس پذیری هستند و با محیط های صنعتی، شبکه برق و کیفیت آب خودرو سازگار هستند.قدرت ساختاری بالا مقاومت لرزش و ضربه را فراهم می کند و از عملکرد طولانی مدت بدون وقفه پشتیبانی می کند.مقاومت عالی در برابر چرخه های دمای بالا و پایین و خستگی حرارتی، با یک عمر طراحی برابر با 10 ٪ 20 سال خدمات طولانی مدت تجهیزات قدرت.
