استفاده از نرم افزار های خنک کننده مایع کوچک با مقاومت گرمایی پایین
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | Uchi |
| گواهی: | SMC |
| شماره مدل: | سینک حرارتی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 عدد |
|---|---|
| قیمت: | 1300-1500 dollars |
| زمان تحویل: | محدود نیست |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 50000000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| مایع: | آب یا خنک کننده مناسب | سر و صدا: | 17dbA |
|---|---|---|---|
| سطح: | آنودیزه شده، پولیش شده | سطح بندی: | نیکل اندود یا آنودایز شده |
| عرض: | با توجه به تقاضای مشتری | روند کار: | ماشینکاری Cnc |
| وزن محصول: | 0.78 کیلوگرم | وزن: | تقریبا 200 گرم |
| وزن ناخالص مجرد: | 1.000 کیلوگرم | فشار کاری: | حداقل 1 بار |
| رابط برق: | 3 پین | اندازه نصب: | 10 * 20 |
| برجسته کردن: | صفحه خنک کننده مایع زره دار,خنک کننده کم مقاومت حرارتی,صفحه خنک کننده مایع با گارانتی |
||
توضیحات محصول

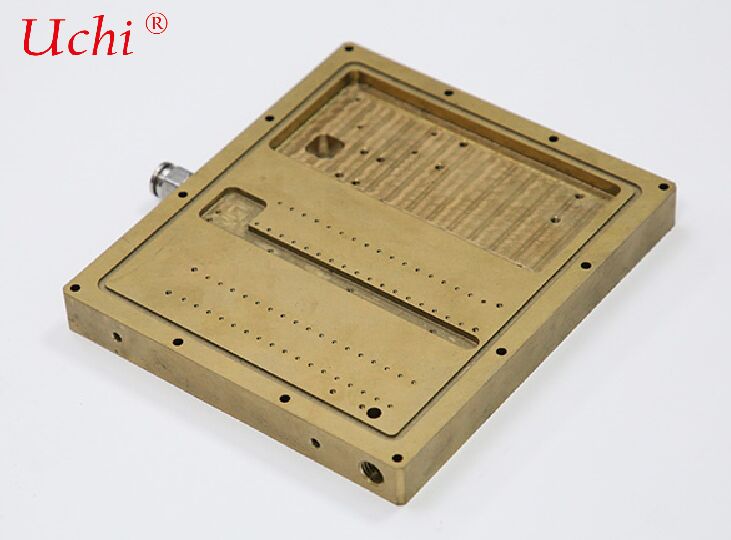

صفحه خنک کننده مایع کوچک طلا شده
صفحه های خنک کننده مایع مینیاتوری طلا شده، اجزای خنک کننده مایع مایکرو هستند که برای کاربردهای با دقت بالا، قابلیت اطمینان بالا و مقاومت حرارتی پایین طراحی شده اند.آنها معمولا ابعاد مقیاس سانتی متر و ضخامت سطح میلی متر را دارندساختار هسته ای آنها شامل یک پایه مس، آلومینیوم یا مولیبدن-مس با یک سطح طلا شده، دستیابی به مقاومت حرارتی رابط بسیار کم، مقاومت در برابر خوردگی،مقاومت در برابر اکسید، و همچنین قابل سولدر و قابلیتی.
I. ویژگی های اصلی (با نیازهای شما مطابقت دارد: از بین بردن گرما قوی، هیچ نشت، عمر طولانی)
1. از بین بردن گرما قوی (مقاومت بسیار کم، کانال های کوچک)
- مواد پایه: عمدتاً مس بسیار رسانا بدون اکسیژن (OFHC Cu) یا مس مولیبدن (MoCu) ، با رسانایی حرارتی 380 ~ 401 W / m · K.
- کانال های جریان: کانال های کوچک، باله های پین یا کانال های حک شده (عرض 50 ~ 200μm) ، با مقاومت حرارتی کم به 0.01 ~ 0.05 °C · cm2 / W.
- رابط زره ای: طلا (~ 317 W / m · K) غیر اکسید کننده با مقاومت حرارتی تماس بسیار پایین است، برتر از روکش های نیکل یا قلع.
- پروفایل بسیار نازک: ضخامت 1 ~ 5mm، ارائه یک مسیر انتقال گرما بسیار کوتاه از منبع گرما به مایع خنک کننده.
2هیچ نشت (پوشش کوچک با قابلیت اطمینان بالا)
- فرآیندها: فراوری خلاء، اتصال پخش، جوش لیزر (آلو و حلقه های مهر و موم رایگان)
- مقاومت فشار: 3 ~ 10 بار، سرعت نشت هلیوم ≤ 1 × 10-8 Pa·m3 / s.
- اندازه کوچک: 20 × 20mm ~ 80 × 80mm، مناسب برای تراشه ها، لیزرها و دستگاه های RF.
3عمر طولانی (مقاومت در برابر خوردگی، ضد پیری، دوام بالا)
- ضخامت پوشش طلا: 0.1 ~ 2μm (معمولا 0.5 ~ 1μm).
- بی عمل بودن شیمیایی: مقاوم در برابر آب، مقاوم در برابر اسپری نمک، غیر اکسید کننده، بدون خوردگی گالوانک.
- موانع انتشار: به طور معمول یک لایه زیرنیکل 3 ~ 5μm برای جلوگیری از مهاجرت مس.
- محدوده دما: -55°C ~ 150°C، با چرخه حرارتی پایدار است.
- مدت عمر: مطابق با استانداردهای نظامی / هوافضا / ماژول نوری (10 ~ 20 سال).
II. کارکردهای واقعی زره پوشی (نه برای تزئین)
- مقاومت حرارتی رابط را کاهش دهید: تماس مستقیم با تراشه ها / حرارتی، بدون لایه اکسید، مقاومت حرارتی پایدار.
- ضد خوردگی: بدون زنگ، مقیاس یا نشت الکتریکی در محیط خنک کننده یا هوا.
- قابل سولدر و بسته بندی: سازگار با سولدر، سولدر AuSn، و پیوند فوق صوت (یک نیمه هادی / ارتباطات نوری).
- ضد خوردگی گالوانیکی: پتانسیل پایدار بین مس و طلا در سیستم های خنک کننده مایع، اجتناب از خوردگی الکتروشیمی.
- قابلیت اطمینان بالا: الزامات صفر شکست برای کاربردهای نظامی، هوافضا و پزشکی.
III. ساختارها و فرایندهای اصلی
نوع بریده شده میکروکانال (معمولاً)
حکاکی مس → بریز کردن صفحه پوشش → پوشش طلا کاربردها: لیزرها، ماژول های نوری، تراشه های هوش مصنوعی، FPGA ها، IC های قدرتمند.
نوع مینیاتوری با لوله
لوله های مس نازک (φ1~3mm) که با فشار نصب شده اند / جوش داده شده اند → پوشش طلا در سطح. کاربرد: ابزار پزشکی، سنسورهای با دقت بالا، لیزرهای کوچک.
نوع MoCu / WCu طلا شده
گسترش حرارتی کم، رسانایی حرارتی بالا، با لایه مانع نیکل + طلا. کاربردها: نظامی، هوافضا، مایکروویو با قدرت بالا، منابع VCSEL / پمپ.
IV. سناریوهای کاربردی معمولی
- ارتباطات نوری: TOSA/ROSA، EDFA، ماژول های نوری با سرعت بالا، دیود های لیزر.
- نیمه هادی: پردازنده های پیشرفته / GPU / ASIC ، تراشه های قدرت SiC / GaN ، ایستگاه های سنجش.
- نظامی / هوافضا: کامپیوترهای موشک حمل، قطعات رادار T / R، الکترونیک ماهواره ای.
- درمان پزشکی: ابزار دقیق، لیزر درمانی، سُند های ابررسان / کریوجنیک
- کنترل صنعتی پیشرفته: سروهای با دقت بالا، LiDAR، تراشه های محاسبات کوانتومی.
V. پارامترهای کلیدی (استانداردهای صنعتی)
- ابعاد: 20 × 20 ~ 80 × 80mm، ضخامت 1 ~ 5mm.
- مواد: مس OFHC (C1100/C1020) ، مولیبدن-مس (MoCu).
- پوشش: Ni 3 ~ 5μm + Au 0.5 ~ 1μm (طلای سخت / طلا نرم).
- مقاومت جریان: 0.5 ~ 2 bar @ 0.5 ~ 2 L/min.
- مقاومت حرارتی: 0.02 ~ 0.08 ° C · cm2 / W (@ 25 ° C آب).
- فشار کاری: ≥6 بار، فشار شکستن ≥12 بار.
- تشخیص نشت: نرخ نشت هلیوم ≤1×10−8 Pa·m3/s.
خلاصه ی یک جمله
صفحه ی خنک کننده مایع کوچک طلا شده = کوچک سازی + کانال های کوچک + پایه ای با رسانایی حرارتی بالا + سطح طلا شدهمقاومت حرارتی رابط بسیار پایین را به دست می آورد، خروجی صفر، عمر طولانی و مقاومت در برابر خوردگی، آن را به یک راه حل خنک کننده "استانداردی طلایی" برای الکترونیک دقیق بالا، لیزر و ماژول های نوری تبدیل می کند.
