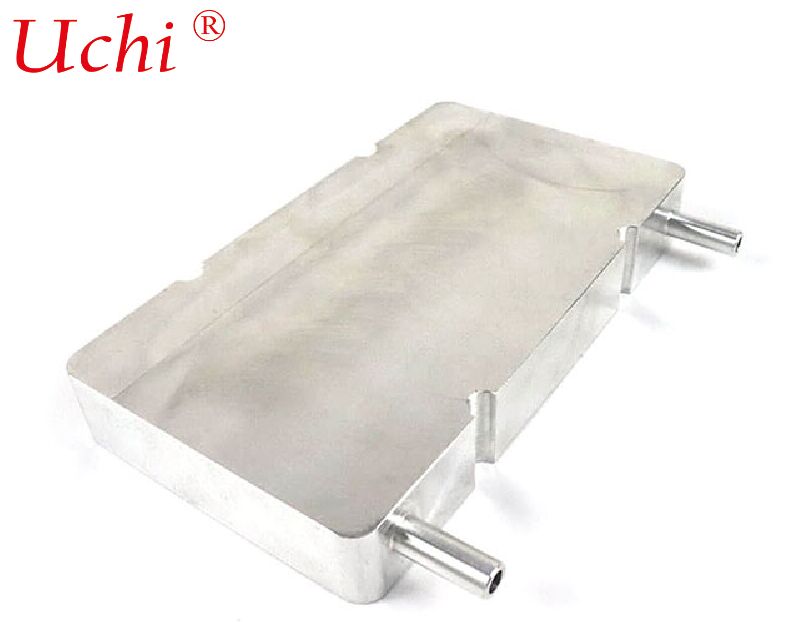

صفحه خنک کننده با جوش اصطکاکی

پارامترهای محصول صفحه خنک کننده با جوش اصطکاکی

جنس: AL 1100

اندازه: 13*1.8*9 سانتی متر

وزن: 0.344 کیلوگرم

تکنولوژی: خنک کننده FSW

ویژگی: قابلیت خنک کنندگی بالا و خنک کنندگی سریع

عملیات سطح: پاک شده از روغن، تمیز شده و غیرفعال شده

توان هدایت حرارتی: 278 وات

صفحه سرد جوش اصطکاکی (FSW)

I. اصل فرآیند اصلی

جوش اصطکاکی (FSW)

• یک فرآیند جوش حالت جامد بدون ذوب: یک ابزار چرخان همزن، حرارت اصطکاکی را برای نرم کردن فلز (بدون ذوب) و ایجاد پیوند در سطح اتمی ایجاد می کند.فرآیند دمای پایین در کل (کمتر از 550 درجه سانتیگراد)، حذف عیوب ذوب، تغییر شکل حرارتی و تخریب مواد.II. نکات فروش عملکرد ممتاز
• آب بندی قابل اعتماد و عدم نشتی (مزیت اصلی)بدون تخلخل، ترک یا حفره انقباضی؛ جوش های 100% متراکم.

فشار ترکیدگی ≥ 1.5-2 مگاپاسکال، با مقاومت فشاری پایدار طولانی مدت.

1. تحمل بیش از 10,000 چرخه حرارتی بدون ترک خوردگی یا نشتی.

   • ایده آل برای شرایط کاری با فشار بالا، شروع و توقف مکرر و ارتعاش بالا.
   • استحکام نزدیک به فلز پایه و فوق العاده بادواماستحکام اتصال به بیش از 90% فلز پایه می رسد؛ مقاومت در برابر خستگی و ارتعاش بسیار بیشتر از لحیم کاری و جوش ذوبی است.مواد یکنواخت (آلومینیوم خالص / آلیاژ آلومینیوم)، بدون فلزات ناهمگون یا فلزات پرکننده.
   • مقاومت عالی در برابر خوردگی: مقاومت در برابر اسپری نمک 500 ساعته، پشتیبانی از آندایزینگ سخت مستقیم.اتلاف حرارت برتر و مقاومت کم و دمای یکنواختکانال های جریان یکپارچه، بدون مقاومت حرارتی از لایه های لحیم، منجر به راندمان تبادل حرارت بالاتر می شود.
   • طراحی انعطاف پذیر کانال جریان: کانال های بزرگ، طرح های پیچیده، تفاوت ارتفاع و ابعاد فوق العاده طولانی.

2. یکنواختی دمای عالی بدون نقاط داغ موضعی.

   • اندازه بزرگ و فوق نازک و ادغام بالا
   • محدود به کوره های خلاء نیست؛ یک پنل می تواند بیش از 2 متر طول داشته باشد.
   • طراحی فوق نازک (3-8 میلی متر)، سبک اما با استحکام بالا.

3. مناسب برای سینی باتری قدرت، لیزرهای با توان بالا و کابینت های ذخیره انرژی.

   • سازگار با محیط زیست و اقتصادی و پایدار
   • بدون لحیم، بدون فلاکس، بدون دود، بدون گاز زائد.
   • بدون باقی مانده شیمیایی در کانال های جریان، جلوگیری از گرفتگی پمپ و خوردگی.

4. فرآیند پایدار، سازگاری بالا، نرخ بازده بالا و عملکرد بدون نگهداری طولانی مدت.

   • III. مقایسه با فرآیندهای سنتی (مزایای تک جمله ای)
   • در مقابل لوله در صفحه: کانال های جریان بزرگتر، مقاومت حرارتی کمتر، بدون شکاف، یکنواختی دمای بهتر.
   • در مقابل لحیم کاری: بدون تخلخل، بدون خوردگی لحیم، استحکام بالاتر، عمر طولانی تر و هزینه کمتر برای اندازه های بزرگ.

5. در مقابل جوش ذوبی / جوش لیزری: بدون تغییر شکل، بدون نشتی، مقاومت خستگی بهتر و دوام چرخه حرارتی برتر.

   • IV. سناریوهای اصلی کاربرد
   • وسایل نقلیه انرژی نو: صفحات سرد باتری، اتلاف حرارت برای موتور و IGBT های ECU.
   • ذخیره انرژی / PV: مبدل های ذخیره انرژی، خنک کننده مایع PACK.


مراکز داده / هوش مصنوعی: صفحات سرد با توان بالا برای GPU/CPU.

• لیزرهای صنعتی / پزشکی: لیزرهای با توان بالا، تجهیزات تصویربرداری پزشکی.هوافضا: خنک کننده با قابلیت اطمینان بالا برای رادار و اویونیک.
• V. شعارهای کوتاه (آماده استفاده)صفحه سرد FSW: عدم نشتی و استحکام بالا و عمر طولانی و اندازه بزرگ
• صفحه سرد FSW: جوش های 100% متراکم، بدون نشتی تحت فشار بالاپایدارتر و قوی تر و بادوام تر: صفحه سرد جوش اصطکاکی

فرآیند جوش اصطکاکی جوش های متراکم و بدون عیب تولید می کند. با اتخاذ فناوری جوش حالت جامد بدون ذوب، بدون تخلخل و بدون ترک، خطرات نشتی را از منبع حذف می کند و پایداری بیشتری را در طول عملیات فشار بالا تضمین می کند.

• بدون استفاده از لحیم یا فلاکس، منجر به راندمان تبادل حرارت بالاتر می شود. این مقاومت حرارتی ناشی از لایه های لحیم را حذف می کند، با دیواره های کانال داخلی تمیز و بدون باقی مانده، انتقال حرارت یکنواخت تری را به دست می آورد، به طور موثر نقاط داغ را سرکوب می کند و عمر مفید قطعات را افزایش می دهد.استحکام ساختاری نزدیک به فلز پایه، با مقاومت عالی در برابر ارتعاش و خستگی. استحکام جوش به بیش از 90% فلز پایه می رسد. این ماده در برابر شوک حرارتی و ارتعاشات خودرو مقاومت می کند و آن را برای شرایط کاری سخت مناسب می کند.
• پشتیبانی از طرح های فوق العاده بزرگ و فوق العاده نازک. با رهایی از محدودیت های اندازه کوره های خلاء، امکان تولید صفحات خنک کننده مایع فوق العاده طولانی و با مساحت بزرگ را فراهم می کند و طراحی سبک وزن و استحکام ساختاری را متعادل می کند.طراحی انعطاف پذیر کانال جریان با یکنواختی دمای برجسته. کانال های جریان پیچیده را می توان برای انطباق با طرح های مختلف منبع حرارت مانند باتری های قدرت، سیستم های ذخیره انرژی، IGBT ها و GPU های با توان بالا سفارشی کرد.
• مقاوم در برابر خوردگی و آسان برای عملیات سطح، مناسب برای طیف گسترده ای از برنامه ها. عملیات سطح از جمله آندایزینگ و رنگ آمیزی قابل اجرا است. این ماده مقاومت در برابر اسپری نمک و مقاومت در برابر پیری را ارائه می دهد و برای انرژی نو، کنترل صنعتی، هوافضا و سایر زمینه ها ایده آل است.سازگار با محیط زیست و پایدار، با سازگاری عالی دسته ای. فرآیند تولید هیچ گاز یا مایع زائد تولید نمی کند، دارای فناوری قابل کنترل و نرخ بازده بالا است و هزینه های نگهداری و تعویض بعدی را کاهش می دهد.
