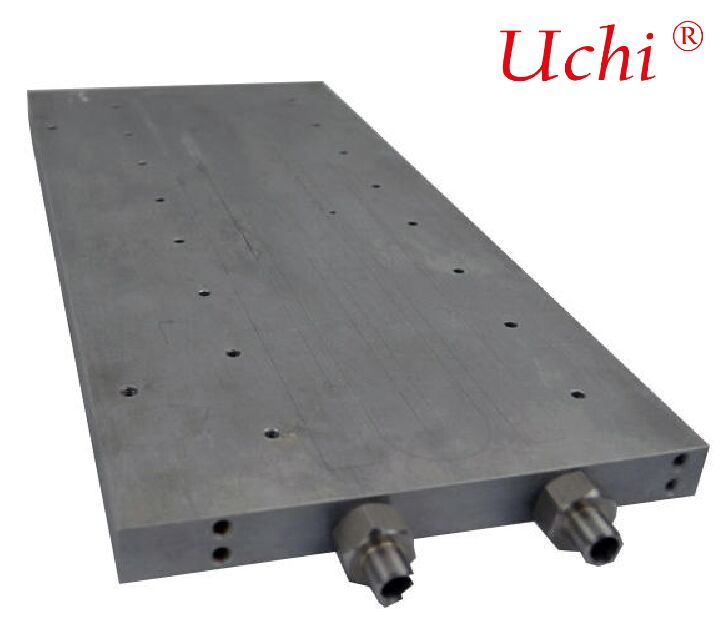

خلاء بریز مایع سرد صفحه مبادله گرما سخت anodizing
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | Uchi |
| گواهی: | SMC |
| شماره مدل: | سینک حرارتی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 عدد |
|---|---|
| قیمت: | 1300-1500 dollars |
| زمان تحویل: | محدود نیست |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 50000000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| ابعاد: | قابل تنظیم (به عنوان مثال، 100mm x 100mm x 10mm) | مایع: | آب یا خنک کننده مناسب |
|---|---|---|---|
| خدمات پردازش: | ماشینکاری CNC + جوش زدن اصطکاک | بلبرینگ: | بلبرینگ آلیاژی |
| وزن محصول: | 0.38 کیلوگرم | MaxPressure: | 5 بار |
| شکل: | مربع | مواد: | مس + آلیاژ آلومینیوم |
| ویژگی: | تکنولوژی جدید و خنک کننده با قدرت بالا | جریان ورودی: | ≤12A |
| قابلیت های مادی: | آلومینیوم، مس | قطر خروجی: | 1/4 اینچ یا قابل تنظیم |
| تکنولوژی: | CNC ماشینکاری شده | ||
| برجسته کردن: | صفحه ی سرد مایع فراورده شده با خلاء,مبادله گرما سخت آنودیزه کننده,مبادله گرما صفحه خنک کننده مایع |
||
توضیحات محصول
صفحه سرد مایع جوش داده شده با خلاء مبدل حرارتی صفحه سرد جوش داده شده با خلاء
نام تجاری: YY Thermal
اندازه: اندازه سفارشی
فرآیند: جوشکاری خلاء
جنس: AL6063
شکل: مربع
پرداخت: آندایزینگ سخت
کنترل کیفیت: 100% تست قبل از حمل و نقل
فرآیند اضافی: ماشینکاری CNC
کاربرد: صفحه سرد مایع
گواهینامه: ISO 9001:2015,ISO 14001:2015
بسته بندی: کارتن دیسک فیبر نوری، EPE، پالت چوبی.
صفحه سرد مایع جوش داده شده با خلاء
صفحه سرد مایع جوش داده شده با خلاء یک جزء خنک کننده مایع با کارایی بالا است که از طریق فناوری جوشکاری خلاء تولید می شود و عمدتاً برای اتلاف حرارت با راندمان بالا در تجهیزات با چگالی توان بالا استفاده می شود. با گردش مایع خنک کننده از طریق کانال های داخلی مهر و موم شده برای حذف مستقیم گرما از منابع حرارتی، به دلیل مزایای اصلی خود به یک راه حل اصلی در مدیریت حرارتی پیشرفته تبدیل شده است: بدون اکسیداسیون، سفتی بالا، تغییر شکل کم، و مقاومت عالی در برابر خوردگی.
I. اصل و فرآیند تولید اصلی
جوشکاری خلاء یک فرآیند جوشکاری است که در یکمحیط خلاء (10⁻³~10⁻⁵ mbar)انجام می شود:
-
مونتاژصفحه پایه را با کانال های جریان ماشین کاری شده، فویل جوشکاری (Al-Si، Cu-P و غیره) و صفحه پوشش را به دقت روی هم قرار دهید.
-
گرمایش خلاءمونتاژ را در یک کوره خلاء قرار دهید، هوا را تخلیه کنید، سپس تا نقطه ذوب فلز پرکننده جوشکاری (تقریباً 577℃–600℃) گرم کنید که کمتر از نقطه ذوب فلز پایه (آلومینیوم/مس) است.
-
پر شدن مویرگیپرکننده جوشکاری مذاب از طریق عمل مویرگی تمام شکاف های بین صفحه پایه، صفحه پوشش و پره های داخلی را پر می کند.
-
اتصال متالورژیکیانتشار اتمی بین پرکننده جوشکاری مایع و فلز پایه رخ می دهد؛ پس از خنک شدن، اتصالات یکپارچه با استحکام بالا، رسانایی حرارتی بالا و کاملاً مهر و موم شده تشکیل می دهد.
-
خنک کننده و شکل دهیخنک کننده آهسته در خلاء تنش حرارتی را به حداقل می رساند و از عدم تغییر شکل قطعه کار اطمینان حاصل می کند.
II. گزینه های مواد اصلی
- آلیاژ آلومینیوم (6061/6063): پرکاربردترین - رسانایی حرارتی بالا، سبک وزن، هزینه کم و ماشین کاری آسان.
- مس (C1100/T2): بهترین عملکرد حرارتی، ایده آل برای کاربردهای شار حرارتی فوق العاده بالا مانند تراشه های هوش مصنوعی و IGBT ها.
- فولاد ضد زنگ / آلیاژ تیتانیوم: برای محیط های خشن خاص که نیاز به مقاومت بالا در برابر خوردگی و دما دارند (صنایع هوافضا، شیمیایی) استفاده می شود.
III. مزایای کلیدی عملکرد
- فوق العاده تمیز و بدون اکسیداسیون: محیط خلاء اکسیداسیون، باقی مانده فلاکس، تخلخل و خطرات خوردگی را از بین می برد.
- آب بندی قوی و مقاومت در برابر فشار: ساختار یکپارچه بدون نشتی؛ درجه فشار معمولی 1-10 MPa.
- مقاومت حرارتی بسیار کم و راندمان بالا: مقاومت حرارتی جوش نزدیک به صفر؛ همراه با کانال های میکرو/پره ها، مقاومت حرارتی می تواند به 0.02℃·cm²/W برسد.
- ساختار دقیق و حداقل تغییر شکل: گرمایش کلی یکنواخت، صافی بالا را تضمین می کند، مناسب برای اجزای الکترونیکی دقیق.
- انعطاف پذیری طراحی بالا: از کانال های پیچیده، طرح های چند مسیره، کانال های میکرو (0.5 میلی متر)، پره های جاسازی شده و غیره پشتیبانی می کند.
- عمر طولانی و قابلیت اطمینان بالا: بدون خوردگی و بدون شل شدن؛ عمر مفید صنعتی بیش از 10 سال است.
IV. ساختارهای کانال جریان داخلی معمولی
- کانال شیاردار تک لایه: صفحه پایه با شیارهای ماشین کاری شده + صفحه پوشش؛ ساختار ساده برای توان کم تا متوسط.
- پره های تاشو افست / لووردار: پره های موج دار یا دندانه دار جاسازی شده به طور قابل توجهی مساحت تبادل حرارت و تلاطم سیال را افزایش می دهند؛ ترجیح داده شده برای هوش مصنوعی و محاسبات با کارایی بالا.
- پره اسکایو شده: پره ها به طور یکپارچه از صفحه پایه بریده می شوند و مقاومت حرارتی تماس را برای رسانایی حرارتی بسیار بالا از بین می برند.
- ساختار کانال میکرو: کانال های در مقیاس 50-150 میکرومتر، شار حرارتی > 350 وات بر سانتی متر مربع، ایده آل برای ماژول های قدرت SiC/GaN.
V. زمینه های کاربرد اصلی
- هوش مصنوعی و مراکز داده: صفحات سرد مایع برای پردازنده های گرافیکی (NVIDIA H100/H200، A100 و غیره) و صفحات سرد سرور.
- وسایل نقلیه انرژی نو: صفحات سرد بسته باتری قدرت، واحدهای کنترل موتور (MCU)، OBC و خنک کننده IGBT.
- ذخیره سازی انرژی و الکترونیک قدرت: PCS، SVG، اینورترهای فتوولتائیک، اینورترهای ولتاژ بالا.
- هوافضا و دفاع: خنک کننده با قابلیت اطمینان بالا برای تجهیزات رادار، لیزر و محموله های ماهواره ای.
- پزشکی و لیزر: کنترل دمای دقیق برای CT، MRI و لیزرهای پرقدرت.
VI. جوشکاری خلاء در مقابل فرآیندهای دیگر
| خواص | جوشکاری خلاء | جوشکاری اصطکاکی اغتشاشی (FSW) | جوشکاری TIG | آب بندی چسب / مکانیکی |
|---|---|---|---|---|
| عملکرد آب بندی | عالی (بدون نشتی) | خوب | متوسط (مستعد نشتی) | ضعیف (مشکلات پیری) |
| ساختار داخلی | کانال ها/پره های پیچیده | کانال های ساده | کانال های ساده | کانال های ساده |
| مقاومت حرارتی | بسیار کم | کم | بالا | بسیار بالا |
| مقاومت دما/فشار | بالا | متوسط | کم | کم |
| کیفیت سطح | روشن، بدون اکسیداسیون | متوسط | علائم جوش قابل مشاهده | ضعیف |
| هزینه | متوسط به بالا | متوسط | کم | کم |
VII. خلاصه
صفحه سرد مایع جوش داده شده با خلاء، استاندارد طلایی را برای مدیریت حرارتی با کارایی بالا نشان می دهد و رسانایی حرارتی، استحکام ساختاری، قابلیت اطمینان آب بندی و انعطاف پذیری طراحی را به طور کامل متعادل می کند.
