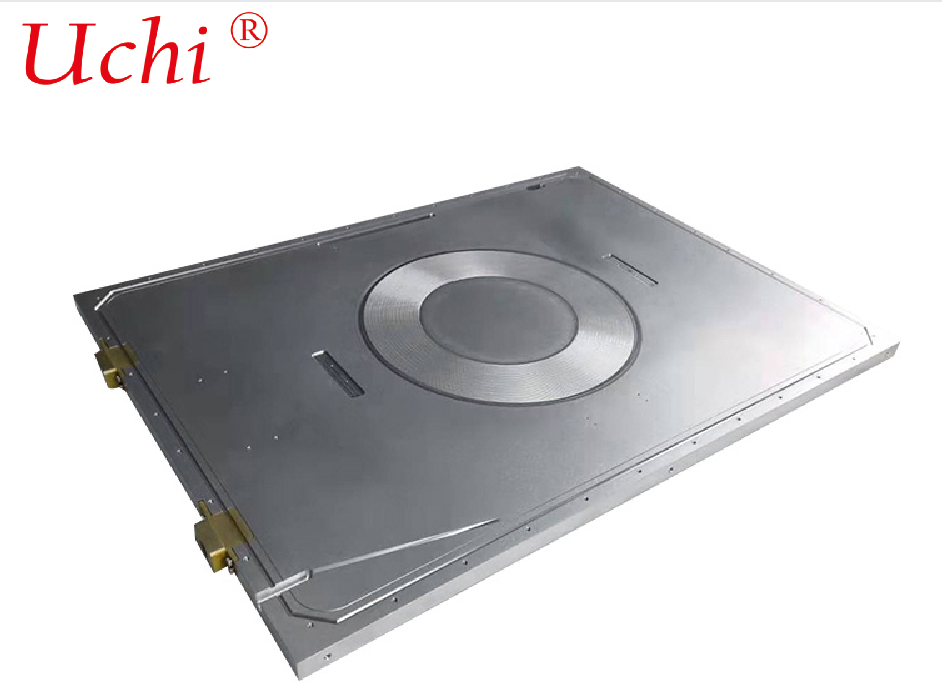

تجهیزات لیزری آلومینیومی صفحه سرد صفحه خنک کننده فیبر نوری صفحات سرد
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | UCHI |
| گواهی: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | فله |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، گرم پول |
| قابلیت ارائه: | 5000000000 PCS در ماه |
|
اطلاعات تکمیلی |
|||
| فرآیند: | باله لحیم کاری شده | سطح بندی: | نیکل اندود یا آنودایز شده |
|---|---|---|---|
| نوع نصب: | پایه پیچ | رتبه بندی IP: | IP65 |
| گزینه های نصب: | سوراخ های پیچ یا لنت های چسب | عرض: | با توجه به تقاضای مشتری |
| کلاس حفاظت: | IP54 | فرآیند اضافی: | ماشینکاری Cnc |
| درمان: | غیرفعال سازی رسانای گرما | ||
| برجسته کردن: | تجهیزات لیزر آلومینیومی صفحه سرد,صفحه خنک کننده فیبر نوری,صفحه خنک کننده مایع با ضمانت |
||
توضیحات محصول
پارامترهای محصول OEM مشخصات آلومینیوم سفارشی تجهیزات لیزر صفحه سرد صفحه سرد فیبر نوری با کیفیت بالا
OEM
ماده: AL 6061
اندازه: ۲۸۶*۲۷۵*۳۵ میلی متر
تکنولوژی: فن آوری فیبر نوری + ماشینکاری CNC
ویژگی: قابلیت خنک کننده خوب و هیچ خروجی پیش فرض
درمان سطح: روغن پاک، تمیز و غیرفعال سازی
قدرت رسانای گرما: 600W
صفحه های خنک کننده آلومینیومی برای تجهیزات لیزر (پلاک خنک کننده، صفحه خنک کننده لیزر فیبر)
صفحات خنک کننده آلومینیوم، همچنین به عنوان صفحات خنک کننده یا صفحات خنک کننده لیزر فیبر شناخته می شوند، اجزای اصلی تبعید گرما برای لیزرهای قدرتمند هستند. عمدتا از آلیاژ آلومینیوم ساخته شده است،آنها آب خنک کننده را از طریق کانال های جریان داخلی گردش می کنند تا به سرعت گرما تولید شده توسط منابع گرما مانند منابع پمپ و فیبرهای افزایش را حذف کنند.، تضمین خروجی لیزر پایدار و طول موج دقیق.
1تعریف اصلی و سناریوهای کاربرد
صفحه خنک کننده لیزر: یک اصطلاح کلی برای صفحات خنک کننده مایع آلومینیوم که به دستگاه های لیزری مختلف (فیبر، حالت جامد، نیمه هادی) اعمال می شود، که سطوح قدرت را از صدها وات تا ده ها کیلووات پوشش می دهد.
صفحه خنک کننده لیزر فیبر: به طور خاص برای لیزرهای فیبر طراحی شده است. آن را تحقق تساوی درجه حرارت و تبعید گرما برای منابع گرما دقیق از جمله مجموعه منبع پمپ، ترکیب کننده های فیبر و سر لیزر،دارای مقاومت حرارتی پایین، یکسانی درجه حرارت عالی، مقاومت در برابر ارتعاش، عایق بندی و مقاومت در برابر خوردگی.
کاربردهای معمول: لیزرهای فیبر صنعتی برش / جوش (1 ٪ 6 کیلو وات) ، لیزرهای فوق العاده سریع ، لیدار ، تجهیزات لیزر پزشکی.
2انتخاب مواد (به طور عمده آلیاژ آلومینیوم)
- 6061-T6: بیشترین استفاده از درجه. رسانایی حرارتی: حدود 180 W / m · K. قدرت بالا، آسان به ماشین آلات، در دسترس با درمان آنودیزاسیون / سخت آنودیزاسیون و مقرون به صرفه.
- 3003: رسانایی حرارتی: تقریباً 190 W/m·K. مقاومت خوب در برابر خوردگی و قابلیت بریز شدن، معمولاً برای صفحات خنک کننده بریز شده خلاء استفاده می شود.
- 7075: آلیاژ درجه هوافضا با قدرت بالا. رسانایی حرارتی: حدود 130 W/m·K. برای دستگاه های فشرده با قدرت بالا که تحت لرزش شدید کار می کنند استفاده می شود.
- ترکیب مس و آلومینیوم: زیربنای آلومینیومی که با کانال های جریان مس جاسازی شده است. وزن کم و رسانایی حرارتی بالا (401 W/m·K) را ترکیب می کند، که برای تجهیزات بالاتر از 2 kW ایده آل است.
3ساختارهای اصلی و فرایندهای تولید
3.1 صفحه ی خنک کننده ای با لوله (معروف ترین)
فرآیند: آسیاب شکاف بر روی پایه آلومینیومی → جاسازی لوله های مس → بریز کردن خلاء / جوش لیزر → درمان سطح
ویژگی ها: مهر و موم قابل اعتماد، فشار کار 10 15 بار، طراحی کانال جریان انعطاف پذیر و نگهداری آسان. مناسب برای تولید دسته متوسط و کوچک با مشخصات مختلف.
3.2 صفحه خنک کننده میکروکانال با خازن خلاء
فرآیند: لایه برداری از ورق های متعدد آلومینیوم → جوش رسوب / جوش خلاء → شکل گیری یکپارچه
ویژگی ها: کانال های جریان متراکم، منطقه تبادل گرما بزرگ و یکسانی درجه حرارت برتر (تفاوت درجه حرارت سطح ≤1 °C). قابل استفاده برای تجهیزات با قدرت بالا بیش از 3 kW و تولید انبوه.
3.3 صفحه خنک کننده جوش با اصطکاک (FSW)
فرآیند: فرش خروجی بر روی پایه آلومینیومی → نصب صفحه پوشش → FSW بدون درز
ویژگی ها: نیازی به پرکننده جوش نیست. قدرت جوش ≥ 90٪ از مواد پایه، تغییر شکل کم (≤0.1 mm / m) و مقاومت فشار بالا.مناسب برای سناریوهایی که نیاز به مقاومت ارتعاش بالا و قابلیت اطمینان طولانی مدت دارند.
3.4 صفحه خنک کننده با لیزر جوش
فرآیند: جوش فیوژن لیزر بر روی صفحه های نازک (0.8~1.5 میلی متر) برای تشکیل کانال های جریان مهر و موم.
ویژگی ها: دقت ماشینکاری بالا و منطقه کوچک تحت تأثیر گرما. برای صفحات خنک کننده فوق العاده نازک و کوچک طراحی شده است.
4شاخص های کلیدی عملکرد (حوالۀ تدارکات)
- مقاومت حرارتی: ≤0.05°C·cm2/W (قیمت پایین تر نشان دهنده عملکرد بهتر است)
- یکنواخت گرما: تفاوت دمای سطح ≤1 ≈2°C (ضمان قدرت ثابت لیزر)
- مقاومت در برابر فشار: فشار عملیاتی 610 بار؛ فشار آزمایش 1520 بار
- نرخ نشت: تشخیص نشت هلیوم ≤1×10−9 Pa·m3/s (استانداردهای نشت صفر)
- سطح: ≤0.05 ∼0.1 mm/m (ضمان انسجام محکم با قطعات)
- درمان سطح: آنودیزاسیون سخت (ضخامت لایه ≥50 μm، عایق و مقاوم در برابر خوردگی) ، آنودیزاسیون رسانا، نیکل برقی بدون برق.
5. طراحی ضروری (مخصر برای لیزرهای فیبر)
- طرح کانال جریان: کانال های موازی برای ناحیه منبع پمپ (مقاومت پایین و دمای یکنواخت) ؛ کانال های سرپنتین برای ناحیه فیبر (تبادل گرما گسترده)طراحی ضد جریان (تفاوت دما بین ورودی و خروجی را کاهش می دهد).
- خروجی فیبر: صاف و بدون حفر با شعاع فیله R≥0.5 mm برای جلوگیری از آسیب به پوشش فیبر.
- عایق بندی و مقاومت ولتاژ: ضخامت لایه آنودیزه شده ≥50 μm؛ مقاومت در برابر ولتاژ ≥2 kV (از نشت برق منابع پمپ جلوگیری می کند).
- تقویت لرزش: سوراخ های نصب تقویت شده؛ کانال های جریان که از مناطق با استرس بالا برای سازگاری با ارتعاش در سایت های صنعتی تنظیم شده اند.
6مقایسه عملکرد: آلومینیوم در مقابل مس
صفحه خنک کننده آلومینیومی: وزن سبک (حدود یک سوم مس) ، هزینه کم (حدود یک نیمه مس) ، آسان به ماشین و عایق آنودیک عالی. هدایت حرارتی کمی پایین تر (180 W / m · K در مقابل 401 W / m · K).مناسب برای تجهیزات متوسط و کم مصرفطرح های سبک وزن و پروژه های حساس به هزینه.
صفحه خنک کننده مس: رسانایی حرارتی بسیار بالا و قابلیت دفع گرما فوق العاده. معایب: وزن سنگین، هزینه بالا، سختکاری و مستعد اکسیداسیون.استفاده از تجهیزات فوق العاده قدرتمند (≥6 کیلو وات)، فضاهای فشرده و سناریوهای نیاز به انتشار شدید گرما.
7مشخصات مشترک (تخصیص پذیر)
- ابعاد: طول 200-800 میلی متر، عرض 100-400 میلی متر، ضخامت 8-20 میلی متر
- کانال جریان: عرض 3 ¢8 میلی متر، ارتفاع 2 ¢5 میلی متر، پیچ 5 ¢15 میلی متر
- کانکتورها: اتصال سریع استاندارد G1/4، G3/8، M14×1.5 یا سفارشی
8دستورالعمل های انتخاب
- ≤1.5 kW: آلیاژ 6061 با لوله های مس جاسازی شده و جوش لیزر، عملکرد هزینه بالا
- 1.53 kW: 6061/3003 نوع میکروکانال های خلاء جوش، یکسانی دمایی خوب و قابلیت اطمینان بالا
- ≥3 kW: نوع کامپوزیت مس و آلومینیوم و یا نوع فراوری، مقاومت حرارتی پایین و مقاومت فشار بالا
- ارتعاش بالا / استفاده در فضای باز: جوش و جوش با اصطکاک + آنودیز سخت ، قدرت ساختاری بالا و مقاومت در برابر خوردگی
