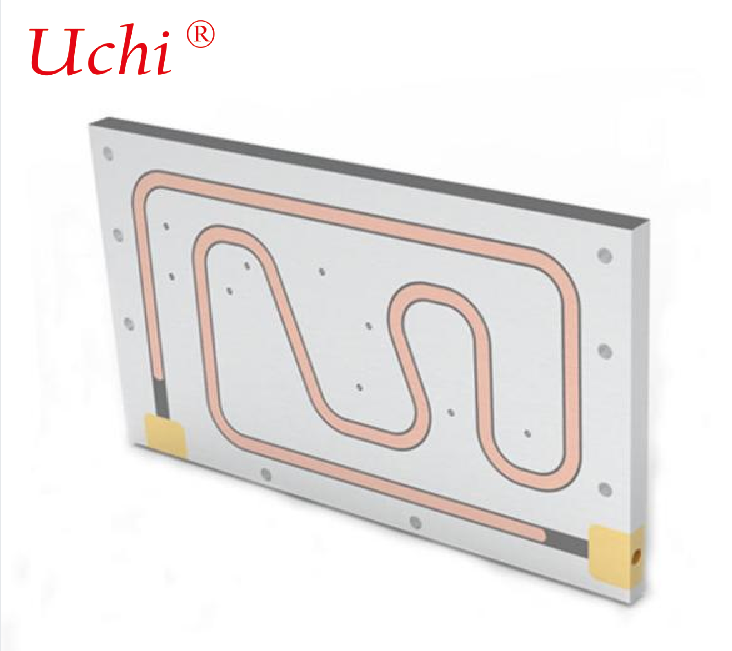

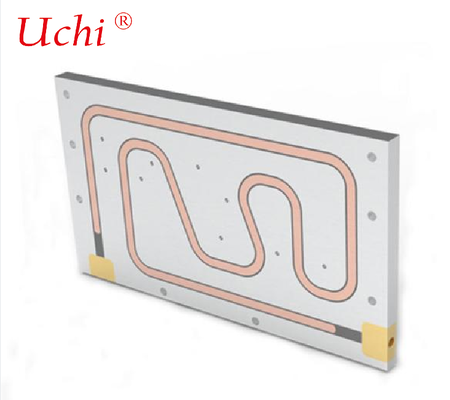

صفحه سرد خنک مایع برای اینورتر (پلاک سرد مایع اینورتر)
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | UCHI |
| گواهی: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | فله |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، گرم پول |
| قابلیت ارائه: | 5000000000 PCS در ماه |
|
اطلاعات تکمیلی |
|||
| قدرت دفع گرما: | ≥ 25 وات | رنگ: | رنگ سفارشی |
|---|---|---|---|
| تکنولوژی محصول: | دستگاه CNC + پرداخت سطح | بلبرینگ: | بلبرینگ آلیاژی |
| شماره مقاله: | صفحه خنک کننده مایع 14 | قدرت هدایت حرارتی: | 400 وات |
| درمان: | غیرفعال سازی هدایت حرارتی | فشار کاری: | حداقل 1 بار |
| محدوده نویز: | 9.5-25 | منبع حرارتی برق: | 24 کیلو وات |
| بعد: | 268x158x22mm | شکل: | مربع |
| قدرت رسانای گرما: | 238w | فرآیند: | باله لحیم کاری شده |
| برجسته کردن: | صفحه سرد اینورتر خنک شده مایع,صفحه خنک کننده مایع اینورتر,صفحه سرد مایع با عملکرد بالا |
||
توضیحات محصول
صفحه سرد مایع با خنک کننده برای اینورتر (صفحه سرد مایع اینورتر)
1. بررسی اجمالی محصول
این جزء خنک کننده مایع به ویژه برای اینورترهای فتوولتائیک، اینورترهای ذخیره انرژی، مبدل های برق باد و مبدل های فرکانس صنعتی طراحی شده است. خنککننده را از طریق کانالهای جریان داخلی به گردش در میآورد تا گرمای تولید شده توسط اجزای هستهای مانند IGBT، ماژولهای قدرت SiC، سلفها و شینهها را از بین ببرد و عملکرد پایدار تجهیزات را با بار کامل تضمین کند. عمدتاً توسط دو فرآیند تولید می شود: جوشکاری اصطکاکی اغتشاشی (FSW) و لحیم کاری خلاء.
2. فرآیندها و ویژگی های کاربردی اصلی
2.1 جوشکاری اصطکاکی اغتشاشی (FSW) نسخه (جریان اصلی بالا)
اتخاذ تکنولوژی جوشکاری حالت جامد بدون حوضچه مذاب یا منافذ. استحکام جوش به 90 تا 95 درصد ماده پایه می رسد.
- مقاومت در برابر فشار بالا: فشار کاری نامی ≥ 1.5 MPa، مقاومت عالی در برابر لرزش و مقاومت در برابر خستگی حرارتی.
- حداقل تغییر شکل جوشکاری و صافی سطح بالا، ایجاد تماس حرارتی برتر با ماژول های قدرت.
- ایده آل برای کاربردهایی که به عمر طولانی نیاز دارند و تحت ارتعاش شدید کار می کنند، مانند امکانات در فضای باز، سیستم های سوار شده بر روی خودرو، ذخیره انرژی و تجهیزات نیروی باد.
2.2 نسخه لحیم کاری خلاء (نوع مقرون به صرفه)
- فرآیند بالغ با عملکرد هزینه بالا، مناسب برای شرایط کاری کم فشار و استاتیک.
- مقاومت در برابر فشار: 0.5-1.2 مگاپاسکال. تغییر شکل حرارتی نسبتاً بزرگ در طول پردازش رخ می دهد.
- به طور گسترده در مبدل های فرکانس برق داخلی و اینورترهای فتوولتائیک عمومی استفاده می شود.
3. مواد رایج
آلیاژ آلومینیوم (جریان اصلی)
- 6061/6063: عملکرد کلی بهینه در استحکام، هدایت حرارتی و ماشینکاری، اولین انتخاب برای مدلهای عمومی.
- 1050/1070: آلومینیوم خالص با رسانایی حرارتی بالاتر، برای تجهیزاتی با نیازهای اتلاف حرارت فوق العاده بالا.
آلیاژ مس
دارای رسانایی حرارتی فوقالعاده است که برای اینورترهای با توان بالا و ماژولهای قدرت با چگالی بالا استفاده شده است.
4. انواع کانال جریان داخلی
- کانال سرپانتین: برای اینورترهای عمومی با توان بالا، دارای جریان سیال یکنواخت و اتلاف حرارت پایدار.
- میکروکانال: برای اینورترهای فشرده با چگالی توان بالا برای راندمان تبادل حرارت بالاتر اعمال می شود.
- کانال جریان تقسیم موازی: اتلاف حرارت منطقهای را برای چندین ماژول فعال میکند و کنترل دمای ثابت را تضمین میکند.
5. پارامترهای فنی اصلی (استانداردهای صنعت)
- فشار تست استاندارد: 1.0 مگاپاسکال، بدون نشتی پس از 30 دقیقه نگه داشتن فشار
- دمای عملیاتی: -40℃ ~ +85℃
- مسطح بودن سطح (فرایند FSW): ≤ 0.1 mm/m
- خنک کننده های قابل استفاده: محلول آبی اتیلن گلیکول، آب خالص، ضد یخ خنک کننده اختصاصی
6. سناریوهای کاربردی معمولی
اینورترهای PV متصل به شبکه، اینورترهای رشته ای، اینورترهای متمرکز
سیستم های تبدیل نیرو (PCS)، سیستم های اینورتر برای ظروف ذخیره انرژی
مبدل های قدرت بادی، اینورترهای کششی لوکوموتیو
مبدل های فرکانس صنعتی، درایوهای سروو، تجهیزات تبدیل فرکانس ولتاژ بالا
7. فرآیند تولید (فرایند FSW)
برش مواد ← فرزکاری کانال جریان ← تمیزکاری دقیق ← مونتاژ و بستن صفحه ← جوشکاری اصطکاکی اغتشاشی ← فرزکاری پس از جوش ← تست سفتی هیدرولیک و هوا ← عملیات سطح (آنودایز / سندبلاست) ← ماشینکاری سوراخ ها و پورت های نصب → نهایی
8. راهنمای انتخاب
- ایستگاههای برق در فضای باز، نیروی باد، ذخیرهسازی انرژی و محیطهای ارتعاشی طولانیمدت: اولویتبندی جوشکاری اصطکاکی اغتشاشی (FSW).
- تجهیزات استاتیک داخلی، پروژه های حساس به هزینه و شرایط کاری کم فشار: لحیم کاری خلاء را انتخاب کنید.
- تجهیزات تولید با قدرت/حرارت بالا: مواد آلومینیومی یا مسی با رسانایی حرارتی بالا همراه با ساختار میکروکانال را انتخاب کنید.
