صفحه خنک‌کننده مایع مسی لوله‌ای تعبیه شده از زیرلایه آلیاژ آلومینیوم 6061/3003 با شیارزنی CNC استفاده می‌کند. یک لوله مسی بدون اکسیژن TP2 خم شده در شیار آلومینیومی تعبیه شده است. از طریق فرآیند لحیم‌کاری خلاء یا پرس‌کاری فشاری، لوله مسی به طور محکم با پایه آلومینیومی پیوند می‌خورد تا یک جزء یکپارچه تشکیل دهد. خنک‌کننده در داخل لوله مسی پیوسته گردش می‌کند تا گرما را به سرعت از اجزای پرقدرت مانند IGBT ها، ECU های روی برد و مبدل‌های PCS ذخیره‌سازی انرژی حذف کند. این یک جزء خنک‌کننده مایع رایج برای تجهیزات الکترونیکی قدرت جدید انرژی است.



کانال جریان لوله مسی پیوسته یک تکه دارای هیچ جوش داخلی نیست، که به طور قابل توجهی خطرات نشت را کاهش می‌دهد و مقاومت فشاری برجسته‌ای را ارائه می‌دهد. این برای کاربردهای خنک‌کننده با قابلیت اطمینان بالا از جمله ECU های خودرویی با ولتاژ بالا و توان بالا و اینورترها ایده‌آل است.





✅ مدار لوله مسی پیوسته، خطر نشت فوق‌العاده کم ساخته شده از یک لوله مسی بدون اکسیژن بدون درز از طریق خم شدن، بدون اتصالات جوش میانی؛ اتصالات فقط در پورت‌های ورودی و خروجی قرار دارند. هر واحد قبل از تحویل تحت آزمایش نشت هیدرواستاتیک و هوابندی قرار می‌گیرد و عملکرد پایدار را تحت شرایط ارتعاش طولانی مدت خودرو و چرخه دمای بالا و پایین ارائه می‌دهد.



✅ ساختار کامپوزیت مس-آلومینیوم برای دفع حرارت با شار حرارتی بالا مس بدون اکسیژن دارای هدایت حرارتی عالی برای جذب سریع گرما از نقاط داغ محلی است. زیرلایه آلیاژ آلومینیوم سطح نصب صاف و پشتیبانی ساختاری را فراهم می‌کند و عملکرد دفع حرارت و طراحی سبک وزن را متعادل می‌کند تا مشکلات گرمای بیش از حد محلی دستگاه‌های پرقدرت را حل کند.



✅ کانال جریان کاملاً قابل تنظیم با شبیه‌سازی حرارتی کانال‌های جریان چند مسیره مارپیچ، U شکل و اشکال خاص را می‌توان بر اساس تقاضا طراحی کرد. مسیریابی لوله مسی را می‌توان بر اساس موقعیت منابع حرارتی برنامه‌ریزی کرد. طرح کلی زیرلایه، سوراخ‌های نصب، سوراخ‌های موقعیت‌یابی و موقعیت کانکتورهای ورودی/خروجی همگی به صورت سفارشی غیر استاندارد هستند تا در فضای محدود تجهیزات جای گیرند.



✅ مقاومت فشار بالا برای شرایط کاری ولتاژ بالا لوله مسی بدون اکسیژن دارای استحکام مکانیکی بالایی است. فشار کاری عادی به 1.0 مگاپاسکال می‌رسد و نسخه تقویت شده تا 1.6 مگاپاسکال را پشتیبانی می‌کند، که بسیار بالاتر از صفحات خنک‌کننده معمولی از نوع حفره‌ای است. مناسب برای کاربردهای ECU ولتاژ بالا و مبدل ذخیره‌سازی انرژی.



✅ کنترل کیفیت درجه خودرو، استاندارد تولید IATF16949 ماشین‌کاری و بازرسی کل فرآیند با کنترل دقیق صافی صفحه. پوشش آندایزینگ، ضد خوردگی و عایق موجود است. نمونه‌سازی اولیه، آزمایش دسته‌ای کوچک و تولید حجمی انبوه پشتیبانی می‌شوند.



✅ زمان تحویل قابل کنترل در مقایسه با صفحات خنک‌کننده لحیم‌کاری شده حفره‌ای، فرآیند تعبیه لوله دارای چرخه تولید کوتاه‌تری است که برای تأیید سریع پروژه مناسب است.





ماژول‌های IGBT تجهیزات لیزر با توان بالا، منابع تغذیه پزشکی، ماژول‌های قدرت حمل و نقل ریلی منابع تغذیه با توان بالا، SVG، دفع حرارت برای مبدل‌های فرکانس با توان بالا صنعتی

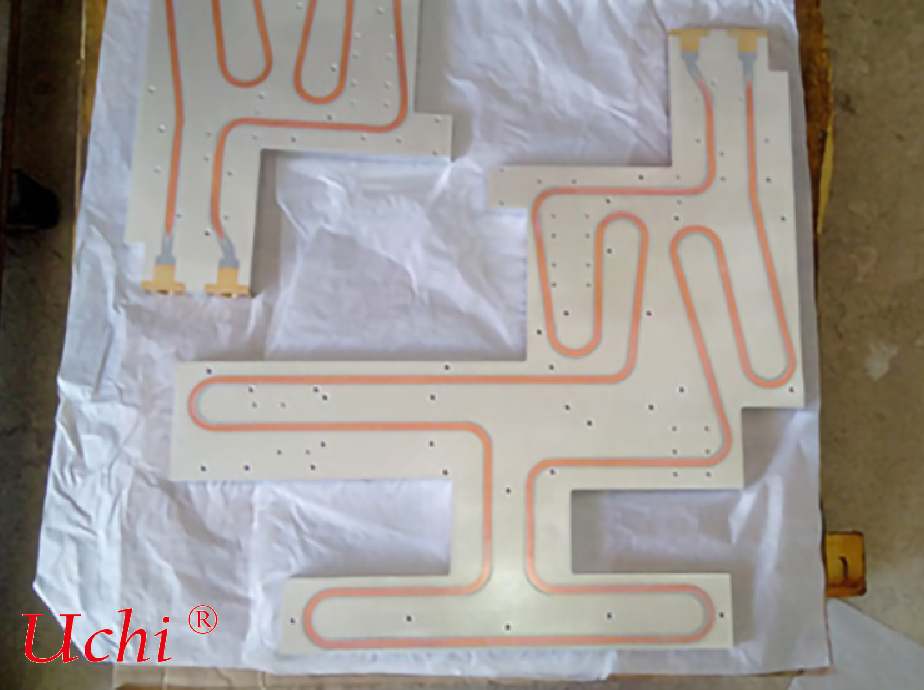

صفحه خنک‌کننده آلومینیومی با شکل خاص سفارشی با کانال‌های جریان مسی بدون اکسیژن مارپیچ تعبیه شده. سوراخ‌های نصب متعدد بر روی زیرلایه رزرو شده است. ساختار لحیم‌کاری مس-آلومینیوم یکپارچه مقاومت فشاری بالا و عملکرد ضد نشت را به دست می‌آورد. این برای دفع حرارت با توان بالا سیستم‌های کنترل الکترونیکی خودرو طراحی شده است. سفارشی‌سازی طرح کلی، کانال‌های جریان و کانکتورها در دسترس است.
