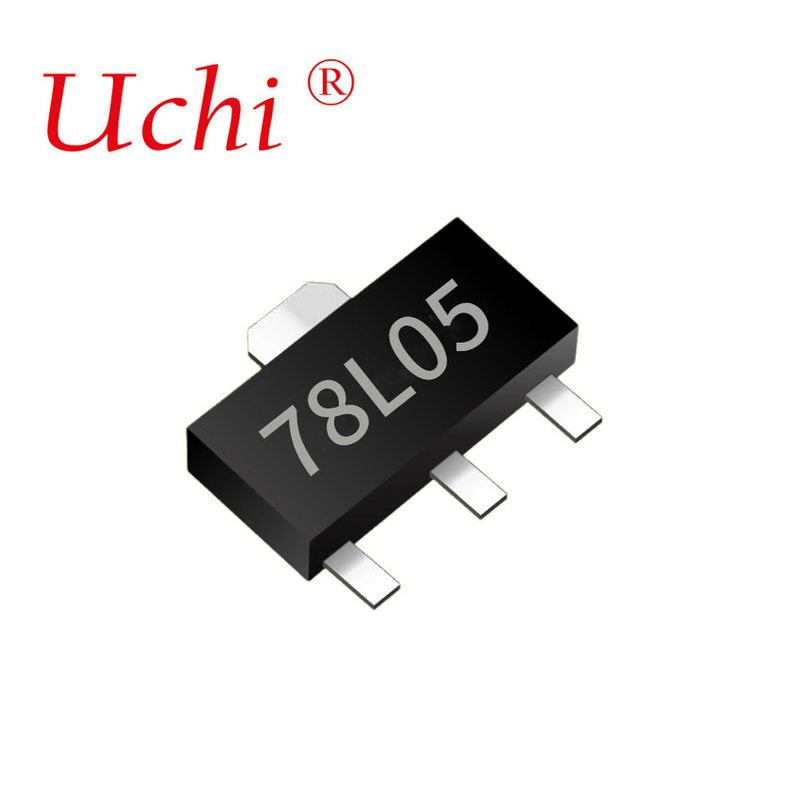

SOT89-3 78L05 5v تنظیم کننده ولتاژ پلاستیکی Encapsulate
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | 78L05 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 5000 عدد |
|
اطلاعات تکمیلی |
|||
| برجسته کردن: | تنظیم کننده های ولتاژ 5 ولت,تنظیم کننده ولتاژ SOT89 3,78L05 تنظیم کننده ولتاژ,SOT89 3 voltage regulators,78L05 voltage regulators |
||
|---|---|---|---|
توضیحات محصول
ویژگی ها
1حداکثر جریان خروجی IOM: 0.1A
2ولتاژ خروجی VO: 5V
3. PD انتشار کل مداوم: 0.6 W (Ta= 25 °C)
مطلق حداکثر RATINGS (درجه حرارت عملیاتی) محدوده اعمال می شود مگر اینکه مشخص شود)
| پارامتر | نماد | ارزش | واحد |
| ولتاژ ورودی | Vi | 30 | V |
| مقاومت حرارتی از تقاطع به محیط | RθJA | 160 | °C/W |
| محدوده دمای اتصال کار | TOPR | -40~+125 | °C |
| محدوده دمای ذخیره سازی | TSTG | -65 ~ +150 | °C |
ویژگی های الکتریکی در دمای اتصال مجازی مشخص شده (Vi=10V,Io=40mA,Ci=0.33uF,,Co=0.1uF، مگر اینکه مشخص شود)
| پارامتر | نماد | شرایط آزمایش | دقیقه | نوع | مکس | واحد | |
|
ولتاژ خروجی |
و |
25°C |
4.80 | 5.0 | 5.20 | V | |
| 4.85 | 5.0 | 5.15 | V | ||||
| 4.90 | 5.0 | 5.10 | V | ||||
| 7V≤Vi≤20V، Io= 1mA~40mA | 0 تا 125 درجه سانتیگراد | 4.75 | 5.0 | 5.25 | V | ||
| Io=1mA~70mA | 4.75 | 5.0 | 5.25 | V | |||
| تنظیم بار | ΔVo | Io=1mA~100mA | 25°C | 11 | 60 | mV | |
| Io=1mA~40mA | 25°C | 5 | 30 | mV | |||
| مقررات خط | ΔVo | 7V≤Vil≤20V | 0 تا 125 درجه سانتیگراد | 55 | 150 | mV | |
| 8V≤Vi≤20V | 25°C | 45 | 100 | mV | |||
| جريان آرام | IQ | 25°C | 3.8 | 6 | mA | ||
| تغییر در حال حاضر | Δ iq | 8V≤Vi≤20V | 0 تا 125 درجه سانتیگراد | 1.5 | mA | ||
| Δ iq | 1mA≤V l≤40mA | 0 تا 125 درجه سانتیگراد | 0.1 | ||||
| ولتاژ سر و صدا خروجی | VN | 10Hz≤f≤100KHz | 25°C | 40 | μV/Vo | ||
| رد ریپل | RR | 8V≤Vi≤20V،f=120Hz | 0 تا 125 | 41 | 49 | دی بی | |
| ولتاژ خروج | Vd | 25°C | 1.7 | V | |||
کاربرد معمول
ویژگی های معمول
نقشه Outlitne
طراحی پیشنهاد شده پود SOT-89-3L
