SOT-323 SS8050W NPN سیلیکون Epitaxial ترانزیستور مسطح برای جریان کلکتور بالا
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SS8050W |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 5000 عدد |
|
اطلاعات تکمیلی |
|||
| برجسته کردن: | SS8050W,ترانزیستور npn سیلیکون epitaxial planar,ترانزیستور سطح اپیتاکسیال کنترلر جریان بالا,npn silicon epitaxial planar transistor,High Collector Current epitaxial planar transistor |
||
|---|---|---|---|
توضیحات محصول
ترانزیستور SOT-323 با فرکانس بالا و کم سر و صدا ((PNP))
ویژگی ها
- جریان جمع کننده. ((IC= 1.5A)
-تکامل کننده به SS8550W
- انحلال کلکتور:PC=200mW ((TC=25°C)
برنامه های کاربردی
-جريان جمع کننده ي بالا
اطلاعات سفارش
شماره نوع:SS8050W

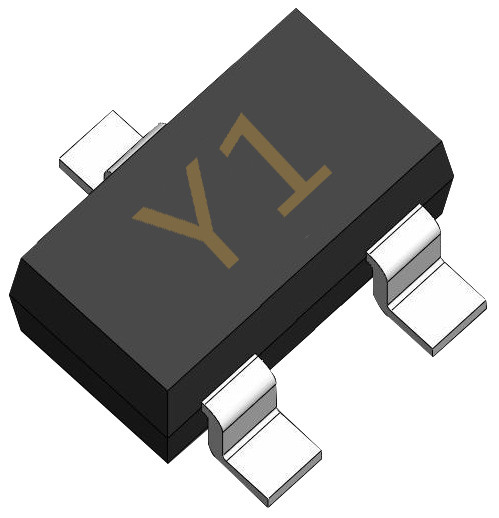

علامت گذاری: Y1
کد بسته بندی:SOT-323
ویژگی های الکتریکی @ Ta=25 °C مگر اینکه مشخص شود
| پارامتر | نماد | شرایط آزمایش | MIN | TYP | مکس | واحد |
| ولتاژ شکستن پایه کلکتور | V ((BR) CBO | IC=100μA،IE=0 | 40 | V | ||
| ولتاژ وقفه کلکتور-امتر | V ((BR)CEO | IC=2mA، IB=0 | 25 | V | ||
| ولتاژ شکستن بنای فرستنده | V ((BR) EBO | IE=-100μA، IC=0 | 5 | V | ||
| جریان قطع کننده کلکتور | ICBO | VCB=40V،IE=0 | 0.1 | μA | ||
| جریان قطع کننده کلکتور | ICEO | VCE=20V، IB=0 | 0.1 | μA | ||
| جریان قطع کننده فرستنده | IEBO | VEB=5V، IC=0 | 0.1 | μA | ||
| افزایش جریان ثابت |
hFE |
VCE=1V،IC=100mA | 120 | 400 | ||
| VCE=1V،IC=800mA | 40 | |||||
| ولتاژ اشباع کلکتور-امتر | VCE ((sat) | IC=800 mA، IB=80 mA | 0.5 | V | ||
| ولتاژ اشباع فرستنده پایه | VBE ((sat) | IC=800 mA، IB=80 mA | 1.2 | V | ||
| ولتاژ فرستنده پایه | VBE | VCE=1V IC=10mA | 1 | V | ||
| فرکانس انتقال | fT | VCE=10V، IC=50mA f=30MHz | 100 | مگاهرتز |
طبقه بندی hFE ((1)
| رتبه | L | H | J |
| محدوده | 120 تا 200 | 200 تا 350 | 300 تا 400 |
نمادین ویژگی ها @-آره=25 °Cمگر اینکه در غیر این صورت مشخص شده
