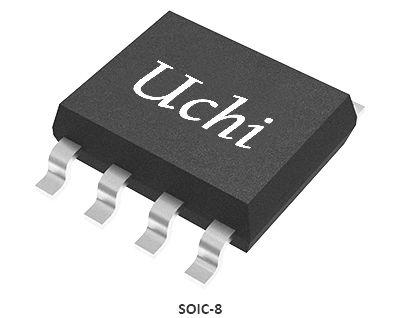

550 نانوآمپر، ورودی/خروجی ریل-به-ریل، مدار مجتمع تقویت‌کننده عملیاتی با دقت بالا
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SGM8040-1/-2 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 5000 قطعه |
|
اطلاعات تکمیلی |
|||
| ولتاژ عرضه: | 6 ولت | ورودی های آنالوگ (vin+، vin-): | (-VS) - 0.3V به ( + در مقابل) + 0.3V |
|---|---|---|---|
| ولتاژ ورودی دیفرانسیل: | | (-vs) - (+در مقابل) | | دمای محل اتصال: | +150 درجه سانتیگراد |
| دامنه دمای ذخیره: | -65 تا +150 درجه سانتیگراد | دمای سرب (لحیم کاری، 10 ثانیه): | +260 درجه سانتیگراد |
| HBM: | 8000 ولت | مگنی: | 400 ولت |
| CDM: | 1000 ولت | دامنه دمای عملیاتی: | -40 ℃ تا +85 |
| برجسته کردن: | تقویت‌کننده عملیاتی با دقت بالای 550 نانوآمپر,تقویت‌کننده عملیاتی ورودی/خروجی ریل-به-ریل,مدار مجتمع MOSFET با توان بالا,rail-to-rail I/O operational amplifier,high power MOSFET integrated circuit |
||
توضیحات محصول
550nA، راه آهن به راه آهن I / O، IC تقویت کننده عملیاتی با دقت بالا
تقویت کننده های عملیاتی تک SGM8040-1 و دو SGM8040-2 با دقت بالا تضمین شده با ولتاژ واحد تغذیه به پایین ترین حد 1.4V کار می کنند.در حالی که 550nA/Amplifier (TYP) از جریان خاموش را جذب می کنداین دستگاه ها از کار ورودی و خروجی ریل به ریل پشتیبانی می کنند، که آنها را برای برنامه های باتری و قابل حمل ایده آل می کند.
ویژگی های کلیدی
- جریان خاموش کم: 550nA (TYP)
- ورودی و خروجی راه آهن به راه آهن
- محصول پهنای باند افزایش: 11kHz (TYP)
- محدوده ولتاژ عرضه گسترده: 1.4V تا 5.5V
- وحدت پایدارتر می شود
- ولتاژ کم آفست: 230μV (MAX)
- -40°C تا +85°C محدوده دمای عملیاتی
- موجود در بسته های سبز SOT-23-5، SC70-5 و SOIC-8
درخواست ها
- برچسب های تُل بوت
- محصولات پوشیدنی
- اندازه گیری دما
- سیستم های باتری
کاربرد معمول
راهنمای انتخاب محصول
| تقویت کننده ها در هر بسته | شماره بخش | IQ/Amp Typ (μA) | خاموش کردن | VCC ((V) | GBP Typ (kHz) | نوع سرعت حرکت (V/ms) | ENOISE 0.1Hz ~ 10Hz (μVPP) | نوع ENOISE @1kHz (nV/√Hz) | VOS Max @25°C (mV) | TC از VOS Typ (μV/°C) | نوع IB (pA) | نوع AVO (dB) | نوع CMRR (dB) | ورودی راه آهن به راه آهن | خروجی راه آهن به راه آهن | بسته بندی | ویژگی ها |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8040-1 | 0.55 | نه | 1.4 تا 55 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | آره | آره |
SOT-23-5,SC70-5,SOIC-8
|
جریان خاموش بسیار کم، ورودی و خروجی راه آهن به راه آهن
|
| 2 | SGM8040-2 | 0.55 | نه | 1.4 تا 55 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | آره | آره |
TDFN-2×2-8L،SOIC-8
|
جریان خاموش بسیار کم، ورودی و خروجی راه آهن به راه آهن
|
| 1 | SGM8041 | 0.71 | نه | 1.4 تا 55 | 14.5 | 3.3 | 3.4 | 135 | 2.5 | 2.5 | 1 | 93 | 84 | آره | آره |
SOT-23-5، SOIC-8، MSOP-8
|
جریان خاموش بسیار کم، ورودی و خروجی راه آهن به راه آهن
|
| 2 | SGM8042 | 0.67 | نه | 1.4 تا 55 | 14.5 | 4.2 | 3.2 | 180 | 2.5 | 2.5 | 1 | 93 | 84 | آره | آره |
SOIC-8، MSOP-8
|
جریان خاموش بسیار کم، ورودی و خروجی راه آهن به راه آهن
|
| 4 | SGM8044 | 0.67 | نه | 1.4 تا 55 | 15 | 3.4 | 3.2 | 190 | 2.5 | 2.5 | 1 | 93 | 83 | آره | آره |
SOIC-14,TSSOP-14,TQFN-3×3-16L
|
جریان خاموش بسیار کم، ورودی و خروجی راه آهن به راه آهن
|
| 1 | SGM8045 | 0.71 | نه | 1.4 تا 55 | 100 | 16 | 3.2 | 160 | 2.5 | 2.5 | 1 | 93 | 84 | آره | آره |
SOT-23-5، SOIC-8، MSOP-8
|
ثابت برای افزایش 10، 100kHz، بسیار کمق، ریو
|
| 2 | SGM8046 | 0.67 | نه | 1.4 تا 55 | 100 | 14.5 | 3 | 190 | 2.5 | 2.5 | 1 | 92 | 82 | آره | آره |
SOIC-8، MSOP-8
|
ثابت برای افزایش 10، 100kHz، بسیار کمق، ریو
|
| 4 | SGM8048 | 0.69 | نه | 1.4 تا 55 | 100 | 14.5 | 3.5 | 205 | 2.5 | 2.5 | 1 | 92 | 83 | آره | آره |
SOIC-14,TSSOP-14
|
ثابت برای افزایش 10، 100kHz، بسیار کمق، ریو
|
| 1 | SGM8141 | 0.38 | نه | 1.4 تا 55 | 5 | 1.5 | 4.9 | 125 | 2.5 | 2 | 1 | 90 | 80 | آره | آره |
SOT-23-5، SOIC-8، MSOP-8
|
جریان خاموش فوق کم، ورودی و خروجی راه آهن به راه آهن
|
| 2 | SGM8142 | 0.35 | نه | 1.4 تا 55 | 5 | 1.6 | 4 | 130 | 2.5 | 2 | 1 | 93 | 83 | آره | آره |
SOIC-8، MSOP-8
|
جریان خاموش فوق کم، ورودی و خروجی راه آهن به راه آهن
|
مدارهای یکپارچه (IC) به عنوان پایه ای از الکترونیک مدرن عمل می کنند، که اندازه کوچک، مصرف انرژی کم، عملکرد قوی و قابلیت اطمینان بالا را ارائه می دهند.آنها به طور گسترده ای در الکترونیک مصرفی استفاده می شوند، کاربردهای صنعتی، ارتباطات، الکترونیک خودرو، تجهیزات پزشکی و سیستم های هوافضا / دفاعی.
اوچی الکترونیک راه حل های پردازش سیگنال های آنالوگ و مخلوط با عملکرد بالا را برای اتوماسیون صنعتی، انرژی جدید، خودرو، ارتباطات، محاسبات،کاربردهای الکترونیک مصرفی و تجهیزات پزشکی.
این راه حل کاربردهای مدار یکپارچه را برای ساعت های هوشمند و دستگاه های پوشیدنی نشان می دهد. برای کمک در انتخاب محصول مناسب، لطفا با تیم پشتیبانی فنی ما تماس بگیرید.
