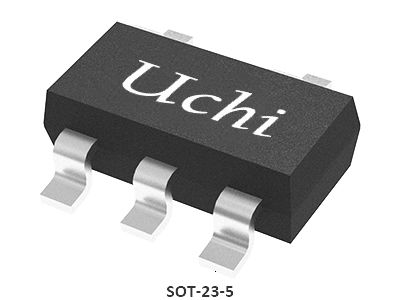

ولتاژ بالا راه آهن به راه آهن خروجی تقویت کننده های عملیاتی IC مدار یکپارچه
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SGM8271/8272/8274 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 5000 قطعه |
|
اطلاعات تکمیلی |
|||
| ولتاژ عرضه: | 40 ولت | محدوده ولتاژ حالت مشترک ورودی: | (-VS) - 0.1 ولت تا (+ VS) - 1.5 ولت |
|---|---|---|---|
| محدوده ولتاژ ورودی/خروجی: | (-VS) - 0.3V به ( + در مقابل) + 0.3V | ولتاژ ورودی دیفرانسیل: | 1.5 ولت |
| دمای محل اتصال: | +150 درجه سانتیگراد | دامنه دمای ذخیره: | -65 تا +150 درجه سانتیگراد |
| دمای سرب (لحیم کاری، 10 ثانیه): | +260 درجه سانتیگراد | HBM: | 4000 ولت |
| MM (SGM8271/2): | 150 ولت | MM (SGM8274): | 300 ولت |
| دامنه دمای عملیاتی: | -40 ℃ تا +85 | ||
| برجسته کردن: | تقویت کننده های کار با ولتاژ بالا,هف آپ amp ic,ريل ولتاژ بالا به ريل آپ آمپر,hv op amp ic,high voltage rail to rail op amp |
||
توضیحات محصول
آی سی مدار مجتمع تقویت کننده های عملیاتی ریل به ریل خروجی ولتاژ بالا
SGM8271 (تک)، SGM8272 (دوگانه) و SGM8274 (چهارگانه) تقویت کننده های عملیاتی ولتاژ بالا هستند که می توانند از 4.5 ولت تا 36 ولت منبع تغذیه یا از 2.25 ± تا 18 ولت منبع تغذیه دوگانه کار کنند. آنها محدوده ولتاژ حالت مشترک ورودی و نوسان ولتاژ خروجی ریل به ریل را فراهم می کنند. SGM8271/2/4 سرعت حرکت بالا، افست کم، رانش و جریان بایاس را ارائه می دهد. SGM8271 در بسته های SOT-23-5، MSOP-8 و SOIC-8 سبز موجود است. SGM8272 در بسته های Green SOIC-8 و MSOP-8 موجود است. TheSGM8274 در بسته های Green SOIC-14 و TSSOP-14 موجود است. آنها در محدوده دمایی -40 تا +125 درجه سانتیگراد مشخص می شوند.
ویژگی های کلیدی
• خروجی ریل به ریل
• محدوده ولتاژ حالت مشترک ورودی گسترده
• ولتاژ آفست کم: 3 میلی ولت (MAX)
• جریان تعصب ورودی کم
• جریان آفست ورودی کم
• جریان ساکن کم: 150µA/تقویت کننده
• حفاظت از اتصال کوتاه خروجی • امپدانس ورودی بالا
• نرخ کشش بالا: 7V/µs
• بسته بندی کوچک: SGM8271 موجود در بسته های سبز SOT-23-5، MSOP-8 و SOIC-8SGM8272 موجود در بسته های سبز MSOP-8 و SOIC-8SGM8274 موجود در بسته های سبز TSSOP-14 و SOIC-14
برنامه های کاربردی
سنسور امپدانس بالا
ابزار دقیق
تقویت کننده فتودیود
فیلتر حلقه قفل فاز
سطح بالا، صوتی حرفه ای
پزشکی
ATE
تقویت کننده خروجی DAC
ابزار دقیق
تقویت کننده فتودیود
فیلتر حلقه قفل فاز
سطح بالا، صوتی حرفه ای
پزشکی
ATE
تقویت کننده خروجی DAC
تنظیمات پین
راهنمای انتخاب محصول
| تقویت کننده در هر بسته | شماره قطعه | نوع IQ/Amp (μA) | خاموش کردن | VCC(V) | GBP نوع (کیلوهرتز) | نوع سرعت حرکت (V/ms) | ENOISE 0.1Hz ~ 10Hz (μVPP) | نوع ENOISE @1kHz (nV/√Hz) | VOS Max @25℃ (mV) | TC نوع VOS (μV/℃) | نوع IB (pA) | نوع AVO (dB) | نوع CMRR (dB) | ورودی ریل به ریل | خروجی ریل به ریل | بسته | ویژگی ها |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8271 | 150 | خیر | 4.5 ~ 36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | خیر | بله |
SOT-23-5,SOIC-8,MSOP-8
|
1.4 مگاهرتز، 7 ولت/μs، کم توان، خروجی ریل به ریل
|
|
| 2 | SGM8272 | 150 | خیر | 4.5 ~ 36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | خیر | بله |
SOIC-8، MSOP-8
|
1.4 مگاهرتز، 7 ولت/μs، کم توان، خروجی ریل به ریل
|
|
| 4 | SGM8274 | 150 | خیر | 4.5 ~ 36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | خیر | بله |
SOIC-14، TSSOP-14
|
1.4 مگاهرتز، 7 ولت/μs، کم توان، خروجی ریل به ریل
|
|
| 1 | SGM8521 | 5.5 | خیر | 2.1 ~ 5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | بله | بله |
SOT-23-5,SOIC-8
|
جریان بایاس کم، توان میکرو، ورودی و خروجی ریل به ریل
|
|
| 2 | SGM8522 | 5.5 | خیر | 2.1 ~ 5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | بله | بله |
SOIC-8، MSOP-8
|
جریان بایاس کم، توان میکرو، ورودی و خروجی ریل به ریل
|
|
| 4 | SGM8524 | 5.5 | خیر | 2.1 ~ 5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | بله | بله |
SOIC-14، TSSOP-14
|
جریان بایاس کم، توان میکرو، ورودی و خروجی ریل به ریل
|
|
| 1 | SGM8531 | 18 | خیر | 2.1 ~ 5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | بله | بله |
SOT-23-5,SOIC-8
|
جریان بایاس کم، توان میکرو، ورودی و خروجی ریل به ریل
|
|
| 2 | SGM8532 | 18 | خیر | 2.1 ~ 5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | بله | بله |
SOIC-8، MSOP-8
|
جریان بایاس کم، توان میکرو، ورودی و خروجی ریل به ریل
|
|
| 4 | SGM8534 | 18 | خیر | 2.1 ~ 5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | بله | بله |
SOIC-14، TSSOP-14
|
جریان بایاس کم، توان میکرو، ورودی و خروجی ریل به ریل
|
|
| 1 | SGM8535 | 80 | خیر | 1.8 ~ 5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | خیر | بله |
SOT-23-5، SC70-5، SOIC-8، MSOP-8
|
1.5 مگاهرتز، 1.8 ولت، پایداری وحدت، خروجی ریل به ریل
|
|
| 2 | SGM8536 | 80 | خیر | 1.8 ~ 5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | خیر | بله |
SOIC-8، MSOP-8
|
1.5 مگاهرتز، 1.8 ولت، پایداری وحدت، خروجی ریل به ریل
|
|
| 1 | SGM8537 | 80 | بله | 1.8 ~ 5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | خیر | بله |
SOT-23-6,SOIC-8,MSOP-8
|
1.5 مگاهرتز، 1.8 ولت، پایداری وحدت، خروجی ریل به ریل
|
|
| 4 | SGM8538 | 80 | خیر | 1.8 ~ 5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | خیر | بله |
SOIC-14، TSSOP-14
|
1.5 مگاهرتز، 1.8 ولت، پایداری وحدت، خروجی ریل به ریل
|
|
| 1 | SGM8541 | 46 | خیر | 2.1 ~ 5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | بله | بله |
SOT-23-5,SOIC-8,SC70-5
|
جریان ورودی آمپر Pico، توان میکرو، ورودی و خروجی ریل به ریل
|
|
| 2 | SGM8542 | 46 | خیر | 2.1 ~ 5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | بله | بله |
SOIC-8، MSOP-8، TSSOP-8
|
جریان ورودی آمپر Pico، توان میکرو، ورودی و خروجی ریل به ریل
|
|
| 1 | SGM8543 | 48 | بله | 2.1 ~ 5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 76 | بله | بله |
SOT-23-6,SOIC-8
|
جریان ورودی آمپر Pico، توان میکرو، ورودی و خروجی ریل به ریل
|
|
| 4 | SGM8544 | 46 | خیر | 2.1 ~ 5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | بله | بله |
SOIC-14، TSSOP-14
|
جریان ورودی آمپر Pico، توان میکرو، ورودی و خروجی ریل به ریل
|
|
| 1 | SGM8545 | 48 | خیر | 2.1 ~ 5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 76 | بله | بله |
SOT-23-5
|
جریان ورودی آمپر Pico، توان میکرو، ورودی و خروجی ریل به ریل
|
مدارهای مجتمع (IC) به عنوان پایه و اساس الکترونیک مدرن عمل می کنند که اندازه کوچک، مصرف انرژی کم، عملکرد قوی و قابلیت اطمینان بالا را ارائه می دهند. آنها به طور گسترده در لوازم الکترونیکی مصرفی، کاربردهای صنعتی، ارتباطات، الکترونیک خودرو، تجهیزات پزشکی و سیستم های هوافضا/دفاع استفاده می شوند.
Uchi Electronics راه حل های پردازش سیگنال ترکیبی و آنالوگ با کارایی بالا را برای اتوماسیون صنعتی، انرژی های جدید، خودرو، ارتباطات، محاسبات، الکترونیک مصرف کننده و کاربردهای تجهیزات پزشکی ارائه می دهد.
این راه حل کاربرد مدارهای مجتمع در زمینه پزشکی - مانیتورها را نشان می دهد. برای راهنمایی در انتخاب محصول مناسب، لطفا با تیم پشتیبانی فنی ما تماس بگیرید.
