8 کانال، 8-بیت تبدیل دیجیتال به آنالوگ با خروجی تقویت کننده عملیاتی IC مدار یکپارچه
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SGM5347-8 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 5000 قطعه |
|
اطلاعات تکمیلی |
|||
| VCC: | -0.3 ولت تا 6.5 ولت | محدوده ولتاژ ورودی، VIN: | -0.3V به VCC + 0.3V |
|---|---|---|---|
| SOIC-16: | 90 ℃/W | TSSOP-16: | 120 ℃/W |
| دمای محل اتصال: | +150 درجه سانتیگراد | دامنه دمای ذخیره: | -65 تا +150 درجه سانتیگراد |
| دمای سرب (لحیم کاری، 10 ثانیه): | +260 درجه سانتیگراد | HBM: | 4000 ولت |
| CDM: | 1000 ولت | ||
توضیحات محصول
8 کانال، مبدل دیجیتال به آنالوگ 8 بیتی با IC مدار مجتمع آمپلی فایر عملیاتی
SGM5347-8 دارای 8 کانال مبدل دیجیتال-آنالوگ 8 بیتی (DAC) با تقویت کننده های خروجی است. تقویت کننده خروجی قابلیت درایو جریان بالایی را فراهم می کند. داده های دیجیتال از طریق یک گذرگاه لینک سریال وارد می شوند. فقط سه خط کنترل مورد نیاز است و می توان از اتصالات آبشاری استفاده کرد. SGM5347-8 قابلیت زنجیره ای را فراهم می کند که می تواند چندین SGM5347-8 را به طور همزمان با استفاده از یک رابط سریال به روز کند. SGM5347-8 در بسته های Green SOIC-16 و TSSOP-16 موجود است. در محدوده دمای محیطی از -40 تا +125 درجه سانتیگراد کار می کند.
ویژگی های کلیدی
● مصرف برق کم (0.5mW/CH)
● یکپارچه سازی 8 کانال DAC 8 بیتی
● تقویت‌کننده خروجی آنالوگ داخلی: سینک/جریان منبع با کنترل جریان کوتاه
● عملیات زنجیره ای دیزی
● خروجی های ۸ کانال به طور همزمان به روز می شوند
● عملکرد خاموش کردن کانال مستقل 0.6μA (TYP) ICC برای حالت خاموش کردن
● محدوده تبدیل D/A را می توان با جدا کردن منبع تغذیه برای رابط MCU و تقویت کننده عملیاتی و منبع تغذیه برایDAC به طور مستقل تنظیم کرد.
● قابلیت کنترل مستقیم توسط MCU 3 ولت
● Power-On Reset: خروجی بازنشانی به GND
● ورودی داده سریال: عملکرد تا 2.5 مگاهرتز
● محدوده ولتاژ منبع تغذیه: 2.8 ولت تا 5.5 ولت

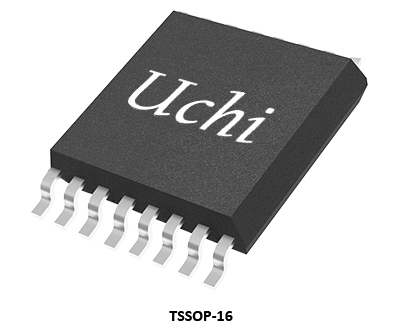

● موجود در بسته های سبز SOIC-16 و TSSOP-16
برنامه های کاربردی
سنسور امپدانس بالا
ابزار دقیق
تقویت کننده فتودیود
فیلتر حلقه قفل فاز
سطح بالا، صوتی حرفه ای
پزشکی
ATE
تقویت کننده خروجی DAC
ابزار دقیق
تقویت کننده فتودیود
فیلتر حلقه قفل فاز
سطح بالا، صوتی حرفه ای
پزشکی
ATE
تقویت کننده خروجی DAC

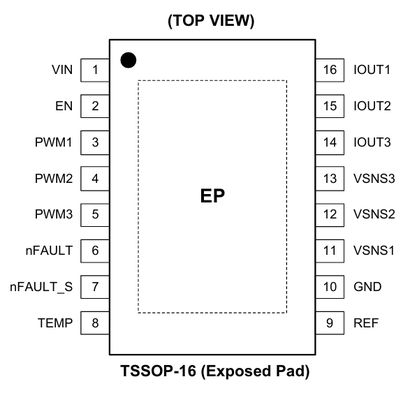

پین تنظیمات
راهنمای انتخاب محصول
| شماره قطعه |
قطعنامه
(بیت ها)
|
نرخ به روز رسانی
(SPS)
|
خروجی
کانال ها |
ولتاژ خروجی
محدوده
(V)
|
مرجع
|
VDD
(V)
|
INL
(LSB)
|
DN
(LSB) |
خطای افست
(mV)
|
خطای بدست آوردن
(% FSR)
|
دریفت به دست آورید
(ppm/℃)
|
زمان تسویه خروجی
(μس)
|
عملیاتی
منس
(μالف)
|
پاور پایین
منس
(μالف)
|
عملیاتی
دما
محدوده (℃)
|
بسته
|
ویژگی ها |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90 هزار | 8 |
0 ~ VREF
|
خارجی
|
2.8 ~ 5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 تا +125
|
SOIC-16، TSSOP-16
|
8 کانال، DAC 8 بیتی با تقویت کننده عملیاتی خروجی
|
| SGM5347-10 | 10 | 83 هزار | 8 |
0 ~ VREF
|
خارجی
|
2.8 ~ 5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 تا +125
|
SOIC-16، TSSOP-16
|
8 کانال، DAC 10 بیتی با تقویت کننده عملیاتی خروجی
|
| SGM5347-12 | 12 | 77 هزار | 8 |
0 ~ VREF
|
خارجی
|
2.8 ~ 5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 تا +125
|
SOIC-16، TSSOP-16
|
8 کانال، DAC 12 بیتی با تقویت کننده عملیاتی خروجی
|
| SGM5348-8 | 8 | 200 هزار | 8 |
0 ~ VREF
|
خارجی
|
2.8 ~ 5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 تا +125
|
TSSOP-16
|
8 کانال، DAC 8 بیتی با تقویت کننده عملیاتی خروجی
|
| SGM5348-10 | 10 | 200 هزار | 8 |
0 ~ VREF
|
خارجی
|
2.8 ~ 5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 تا +125
|
TSSOP-16
|
8 کانال، DAC 10 بیتی با تقویت کننده عملیاتی خروجی
|
| SGM5348-12 | 12 | 140 هزار | 8 |
0 ~ VREF
|
خارجی
|
2.8 ~ 5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 تا +125
|
TSSOP-16,TQFN-3×3-16L
|
8 کانال، DAC 12 بیتی با تقویت کننده عملیاتی خروجی
|
| SGM5349-16 | 16 | 140 هزار | 8 |
0 ~ VREF
|
خارجی
|
2.7 ~ 5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 800 | 1 |
-40 تا +125
|
TSSOP-16,TQFN-4×4-16L
|
8 کانال، 16 بیت، رابط SPI، ولتاژ خروجی DAC
|
| SGM5351-16 | 16 | 140 هزار | 1 |
0 ~ VREF
|
خارجی
|
2.7 ~ 5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 140 | 0.5 |
-40 تا +125
|
MSOP-8
|
16 بیت، اشکال فوق العاده کم، DAC ولتاژ خروجی
|
| SGM5352-16 | 16 | 140 هزار | 4 |
0 ~ VREFH
|
خارجی
|
2.7 ~ 5.5 | 6 | 0.5 | 1.5 | 0.01 | 2 | 10 | 450 | 0.45 |
-40 تا +125
|
WLCSP-1.64×1.62-16B، TSSOP-16
|
16 بیت، 4 کانال، DAC ولتاژ خروجی
|
| SGM5353-16 | 16 | 700 هزار | 1 |
0 ~ VREF- 1LSB
|
خارجی
|
2.7 ~ 5.5 | 0.15 | 0.3 | 0.015 | 0.0012 | 0.04 | 1.5 | 78 |
-40 تا +125
|
SOIC-8، TDFN-3×3-8L
|
16 بیت، ورودی سریال، ولتاژ خروجی DAC
|
|
| SGM5355-16 | 16 | 140 هزار | 1 |
0 ~ VREF
|
خارجی
|
2.7 ~ 5.5 | 6 | 0.5 | 1.5 | 0.05 | 2 | 10 | 108 | 0.45 |
-40 تا +125
|
WLCSP-0.82×1.22-6B،MSOP-8
|
16 بیت، I2رابط C، DAC ولتاژ-خروجی
|
| SGM71612R8 | 16 | 140 هزار | 8 |
0 ~ VCC
|
داخلی/خارجی
|
2.7 ~ 5.5 | 1.8 | <1 | 0.7 | <0.4 | 1.5 | 5 | 800 | 0.45 |
-40 تا +125
|
TSSOP-16،TQFN-4×4-16BL،FOCSP-2.6×2.6-16B
|
8 کانال، 16 بیت، رابط SPI، ولتاژ خروجی DAC
|
مدارهای مجتمع (IC) به عنوان پایه و اساس الکترونیک مدرن عمل می کنند که اندازه کوچک، مصرف انرژی کم، عملکرد قوی و قابلیت اطمینان بالا را ارائه می دهند. آنها به طور گسترده در لوازم الکترونیکی مصرفی، کاربردهای صنعتی، ارتباطات، الکترونیک خودرو، تجهیزات پزشکی و سیستم های هوافضا/دفاع استفاده می شوند.
Uchi Electronics راه حل های پردازش سیگنال ترکیبی و آنالوگ با کارایی بالا را برای اتوماسیون صنعتی، انرژی های جدید، خودرو، ارتباطات، محاسبات، الکترونیک مصرف کننده و کاربردهای تجهیزات پزشکی ارائه می دهد.
این راه حل کاربرد مدارهای مجتمع در لپ تاپ و کامپیوترهای رومیزی را نشان می دهد. برای راهنمایی در انتخاب محصول مناسب، لطفا با تیم پشتیبانی فنی ما تماس بگیرید.
