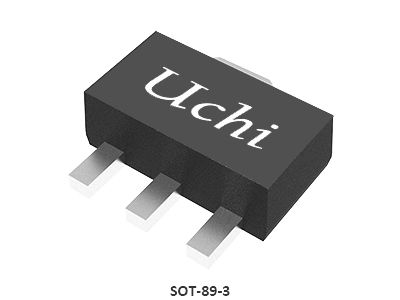

IC مدار یکپارچه مرجع دقیق قابل برنامه ریزی
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SGM431 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 5000 قطعه |
|
اطلاعات تکمیلی |
|||
| ولتاژ کاتد (1)، VKA: | 40 ولت | SOIC-8، θJA: | 126 ℃/W |
|---|---|---|---|
| SOT-23، θJA: | 245 ℃/W | SOT-23-5، θJA: | 210 ℃/W |
| SOT-89-3، θJA: | 71 ℃/W | SC70-6، θJA: | 210 ℃/W |
| دمای محل اتصال: | +150 درجه سانتیگراد | دامنه دمای ذخیره: | -65 تا +150 درجه سانتیگراد |
| دمای سرب (لحیم کاری، 10 ثانیه): | +260 درجه سانتیگراد | HBM: | 4000 ولت |
| CDM: | 1000 ولت | ||
توضیحات محصول
IC مدار یکپارچه مرجع دقیق قابل برنامه ریزی
SGM431x یک مرجع ولتاژ شنت قابل برنامه ریزی دقیق است که می تواند در بسیاری از برنامه ها مورد استفاده قرار گیرد. این یک دستگاه سه پایانی تنظیم شده است که می تواند تحت تمام بارهای ظرفیت پایدار باشد.این نیاز به دو مقاومت خارجی در برنامه برای تنظیم ولتاژ خروجی است به هر مقدار بین VREF و 36Vتمام نسخه ها دارای حداکثر جریان کار 100mA هستند. SGM431x دارای مقاومت دینامیکی کم، سر و صدا کم،و ضریب دمای پایین برای اطمینان از ولتاژ خروجی قابل تنظیم در طیف گسترده ای از دمای کار و جریاناین عملکردهای بالا آن را برای کاربردهای متعدد مانند قطعات صوتی دقیق و منابع برق سوئیچینگ flyback بسیار مناسب می کند. SGM431 در رنگ سبز SOIC-8، SOT-23،SOT-89-3TheSGM431B در بسته های سبز SOIC-8، SOT-23، SOT-89-3 و SOT-23-5 در دسترس است.
ویژگی های کلیدی
● ولتاژ خروجی تنظیم پذیر: VREF تا 36V
● ظرفیت سیک کرنتی: 1mA تا 100mA
● تحمل ولتاژ مرجع در +25°C:
SGM431: 1٪ (درجه استاندارد)
SGM431B: 0.5% (درجه B)
● مقاومت خروجی: 0.1Ω (TYP)
● تغییر دما: 5mV (TYP)
● ثبات بالا در زیر بار ظرفیت
● صدای کم
● -40°C تا +125°C محدوده دمای عملیاتی

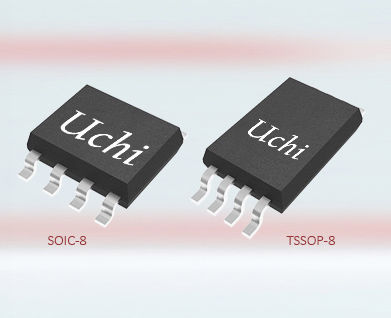

● SGM431 در بسته های سبز SOIC-8، SOT-23، SOT-89-3، SOT-23-5 و SC70-6 در دسترس است.
● SGM431B در بسته های سبز SOIC-8، SOT-23، SOT-89-3 و SOT-23-5 در دسترس است.
درخواست ها
تجهیزات قابل حمل با باتری
نظارت بر ولتاژ
منبع برق سوئیچینگ Flyback
ابزار
آزمایش محصول
قطعات صوتی دقیق
نظارت بر ولتاژ
منبع برق سوئیچینگ Flyback
ابزار
آزمایش محصول
قطعات صوتی دقیق
کاربرد معمول
پیکربندی پین
پیکربندی پین
راهنمای انتخاب محصول
| شماره بخش |
و
(V)
|
مرجع ولتاژ
|
دقت اولیه
|
VO Ad
دقیقه (V)
|
VO Adj
حداکثر (V)
|
IZ برای مقررات
دقیقه (μA)
|
درجه حرارت
ضریب
حداکثر (ppm/°C)
|
کار کردن
درجه حرارت
محدوده (°C)
|
IOUT/IKA
حداکثر (mA)
|
بسته بندی
|
ویژگی ها |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM431 | 2.5 | آژ | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 تا +125
|
100 |
SOIC-8,SOT-23,SOT-89-3,SOT-23-5,SC70-6
|
تنظیم کننده شنت دقیق تنظیم پذیر
|
| SGM431VB | 1.24 | آژ | 0.5 | 1.24 | 18 | 65 |
-40 تا +125
|
70 |
SOT-23
|
تنظیم کننده شنت دقیق تنظیم پذیر
|
|
| SGM432 | 2.5 | آژ | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 تا +125
|
100 |
SOT-89-3،SOT-23,SOT-23-5
|
تنظیم کننده شنت دقیق تنظیم پذیر
|
| SGM4025 | 1.25,2.048 |
ثابت شده
|
0.1 | 230† | 30 |
-40 تا +125
|
10 |
UTQFN-1.5×1.5-8L
|
30 ppm/°C۲۳۰μA، ورودی ولتاژ CMOS
|
||
| SGM4027 | 2.048,2.5 |
ثابت شده
|
0.1 | 245† | 35 |
-40 تا +125
|
10 |
SOT-23
|
35 ppm/°C، 245μA، ورودی ولتاژ CMOS
|
||
| SGM4029 | 2.5,3.0,4.096 |
ثابت شده
|
0.1 | 1450† | 10 |
-40 تا +125
|
10 |
SOIC-8
|
شور کم، حرکت کم، ولتاژ دقیق مرجع
|
||
| SGM4040B |
2.5 |
ثابت شده
|
0.2 | 48 |
20†
|
-40 تا +125
|
15† |
SOT-23
|
ميكروپاور، دقيقيت ولتاژ Shunt مرجع
|
||
| SGM4051C | 1.2"آژ" |
حل شد، آدیج
|
0.5 | 1.206 | 10 | 45 | 20† |
-40 تا +125
|
12† |
SC70-5، SOT-23
|
ميكروپاور، دقيقيت ولتاژ Shunt مرجع
|
توجه: † مقادیر معمولی @ 25°C
مدارهای یکپارچه (IC) به عنوان پایه ای از الکترونیک مدرن عمل می کنند، که اندازه کوچک، مصرف انرژی کم، عملکرد قوی و قابلیت اطمینان بالا را ارائه می دهند.آنها به طور گسترده ای در الکترونیک مصرفی استفاده می شوند، کاربردهای صنعتی، ارتباطات، الکترونیک خودرو، تجهیزات پزشکی و سیستم های هوافضا / دفاعی.
اوچی الکترونیک راه حل های پردازش سیگنال های آنالوگ و مخلوط با عملکرد بالا را برای اتوماسیون صنعتی، انرژی جدید، خودرو، ارتباطات، محاسبات،کاربردهای الکترونیک مصرفی و تجهیزات پزشکی.
این راه حل استفاده از مدارهای یکپارچه را در صفحه منبع برق ایستگاه پایه نشان می دهد. برای کمک به انتخاب محصول مناسب، لطفا با تیم پشتیبانی فنی ما تماس بگیرید.
