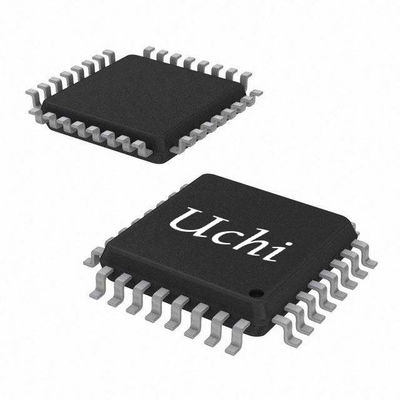

درایور خط 2Vrms به 3Vrms بدون کلاه با IC مدار یکپارچه قابل تنظیم
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SGM8902 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 5000 قطعه |
|
اطلاعات تکمیلی |
|||
| ولتاژ عرضه: | -0.3 ولت تا 6 ولت | ولتاژ ورودی: | VSS - 0.3 ولت به VDD + 0.3 ولت |
|---|---|---|---|
| حداقل امپدانس بار (RL): | 600Ω | en به gnd: | -0.3V به VDD + 0.3V |
| دمای محل اتصال: | +150 درجه سانتیگراد | دامنه دمای ذخیره: | -65 تا +150 درجه سانتیگراد |
| دمای سرب (لحیم کاری، 10 ثانیه): | +260 درجه سانتیگراد | HBM: | 4000 ولت |
| CDM: | 1000 ولت | مگنی: | 300 ولت |
| برجسته کردن: | 2Vrms تا 3Vrms IC راننده خط,مدار یکپارچه ی قابل تنظیم,راننده خط MOSFET با قدرت بالا,adjustable gain integrated circuit,high power MOSFET line driver |
||
توضیحات محصول
درایور خط 2Vrms به 3Vrms بدون کلاه با IC مدار یکپارچه قابل تنظیم
SGM8902 یک درایور خط استریو 2Vrms تا 3Vrms پاپ / کلیک است. این دستگاه برای برنامه های کاربردی واحد ایده آل است.طراحی بدون کپسول می تواند خروجی DC-blocking condensors را برای تعداد کمتر قطعات و هزینه های پایین حذف کندSGM8902 دارای ورودی های تفاضلی است و قادر به هدایت 2Vrms به یک بار 2.5kΩ با ولتاژ 3.3V است. کنترل خاموش سازی داخلی همچنین برای کنترل روشن / خاموش بدون کلیک کمک می کند.توان افزایشی را می توان از طریق مقاومت های تنظیم کننده خارجی از ±1V / V به ±10V / V تنظیم کرد که همچنین امکان اجرای فیلتر عبور پایین درجه 2 را برای تکمیل کنورترهای SOC و DAC فراهم می کند..SGM8902 نیازی به منبع برق ندارد. یک پمپ شارژ یک پمپ برق منفی 2Vrms تولید می کند که یک جابجایی پاک، پاپ / کلیک زمین آزاد را فراهم می کند.SGM8902 در یک بسته سبز TSSOP-14 در دسترس است. در محدوده دمای محیط از -40°C تا +85°C کار می کند
ویژگی های کلیدی
● محدوده ولتاژ منبع: 3 ولت تا 5.5 ولت
● ولتاژ خروجی به 2.5kΩ بار
2Vrms در ولتاژ 3.3V
3Vrms در ولتاژ 5V
● ساختار بدون کپسول
پاسخ فرکانس ثابت را فراهم می کند
● ورودی های متفاوت
● کم سر و صدا و THD
SNR = 114dB (TYP)
️ VN = 5.5μVrms (TYP)
THD + N = 0.001% (f = 1kHz)
● -40°C تا +85°C محدوده دمای عملیاتی

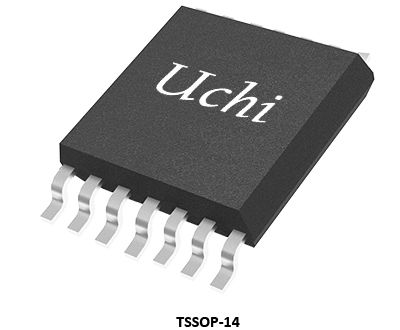

● در بسته سبز TSSOP-14 موجود است
درخواست ها
تلویزیون LCD
جعبه ست تاپ
سینمای خانگی
پخش کننده های دی وی دی بلوری
جعبه ست تاپ
سینمای خانگی
پخش کننده های دی وی دی بلوری
مدار عملیاتی معمولی
پیکربندی پین
پیکربندی پین
راهنمای انتخاب محصول
| شماره بخش | ولتاژ خروجی
RL = 2.5kΩ
THD = 1٪، VCC = 5.0V
|
ولتاژ خروجی
RL = 2.5kΩ
THD = 1٪، VCC = 3.3V
|
استریو
یا
مونو
|
Vcc
(V)
|
تفاوت
ورودی
|
بسته شدن
منطق
|
بسته شدن
جریان
(μA)
|
کلیک پاپ
سرکوب
|
بسته بندی
|
ویژگی ها |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 3.05Vms | 2.05Vms | استریو | 3.0 تا 55 | آره |
سطح فعال پایین
|
130 | آره |
TSSOP-14
|
600Ωراننده خط صوتی
|
| SGM8903 | 3.05Vms | 2.05Vms | استریو | 3.0 تا 55 | آره | سطح فعال پایین | 130 | آره |
TSSOP-14
|
600Ωراننده خط صوتی با عملکرد UVP
|
| SGM8904 | 3.05Vms | 2.05Vms | استریو | 3.0 تا 55 | نه | سطح فعال پایین | 130 | آره |
MSOP-10
|
600Ωراننده خط صوتی با عملکرد UVP
|
| SGM8905 | 3.05Vms | 2.05Vms | استریو | 3.0 تا 55 | نه | سطح فعال پایین | 130 | آره |
MSOP-10 (پد در معرض)
|
600Ωراننده خط صوتی با عملکرد UVP |
| SGM8909 | 3.05Vms† | 2.05Vms† | استریو | 3.0 تا 55 | نه | سطح فعال پایین | 3400 | آره | TSSOP-14 |
درایور خط صوتی با کنترل زمان روشن شدن / خاموش شدن
|
| SGM89000 | 2.05Vms | استریو | 3.0 تا 55 | آره | سطح فعال پایین | 130 | آره | TSSOP-14 | 600Ωراننده خط صوتی با عملکرد UVP | |
| SGM89111 | 3.05Vms | 2.05Vms | استریو | 3.0 تا 55 | آره | سطح فعال پایین | آره | TSSOP-20 |
درایور خط صوتی با درایور ویدیویی
|
|
| SGM89112 | 3.05Vms | 2.05Vms | استریو | 3.0 تا 55 | نه | سطح فعال پایین | آره | TSSOP-16 | درایور خط صوتی با درایور ویدیویی |
توجه: † RL= 600Ω
مدارهای یکپارچه (IC) به عنوان پایه ای از الکترونیک مدرن عمل می کنند، که اندازه کوچک، مصرف انرژی کم، عملکرد قوی و قابلیت اطمینان بالا را ارائه می دهند.آنها به طور گسترده ای در الکترونیک مصرفی استفاده می شوند، کاربردهای صنعتی، ارتباطات، الکترونیک خودرو، تجهیزات پزشکی و سیستم های هوافضا / دفاعی.
اوچی الکترونیک راه حل های پردازش سیگنال های آنالوگ و مخلوط با عملکرد بالا را برای اتوماسیون صنعتی، انرژی جدید، خودرو، ارتباطات، محاسبات،کاربردهای الکترونیک مصرفی و تجهیزات پزشکی.
این راه حل کاربرد مدارهای یکپارچه را در لپ تاپ ها و کامپیوترهای رومیزی نشان می دهد. برای کمک در انتخاب محصول مناسب، لطفا با تیم پشتیبانی فنی ما تماس بگیرید.
