12 ورودی، 9 خروجی ماتریس سوئیچ ویدئویی با درایورهای خروجی، کلیمپ ورودی، و مدار تعصب مدار یکپارچه IC
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SGM6501 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 5000 قطعه |
|
اطلاعات تکمیلی |
|||
| محدوده ولتاژ تغذیه (DC): | -0.3 ولت تا 6 ولت | محدوده ولتاژ ورودی/خروجی آنالوگ و دیجیتال: | -0.3V به VCC + 0.3V |
|---|---|---|---|
| جریان خروجی در هر کانال: | 40 میلی آمپر (حداکثر) | دمای محل اتصال: | +150 درجه سانتیگراد |
| دامنه دمای ذخیره: | -65 تا +150 درجه سانتیگراد | دمای سرب (لحیم کاری، 10 ثانیه): | +260 درجه سانتیگراد |
| HBM (SSOP-28): | 8000 ولت | HBM (TSSOP-28): | 7000 ولت |
| CDM: | 2000 ولت | مگنی: | 400 ولت |
| برجسته کردن: | IC ماتریس سوئیچ ویدئویی 12 ورودی,سوئیچ ویدئویی 9 خروجی با راننده,مدار یکپارچه با مدارهای تعصب,9-output video switch with drivers,integrated circuit with bias circuitry |
||
توضیحات محصول
12 ورودی، 9 خروجی ماتریس سوئیچ ویدئویی با درایورهای خروجی، کلیمپ ورودی، و مدار تعصب مدار یکپارچه IC
SGM6501 یک ماتریس سوئیچ ویدیویی است که دارای 12 کانال ورودی و 9 کانال خروجی است. معماری اجازه می دهد هر یک از 12 ورودی به هر یک از 9 خروجی هدایت شود.و از یک ورودی به یک خروجی یا یک ورودی به خروجی های بیشتری پشتیبانی می کندنقشه مسیریابی توسط رابط سریال سازگار با I2C پیکربندی شده است. SGM6501 دارای عملکرد کلیمپ ورودی و مدار bias است، کلیمپ ورودی یا حالت bias از طریق رابط I2C قابل انتخاب است.کلیمپ یکپارچه توسط هر ورودی پشتیبانی می شود. عملکرد این است که synclevel خروجی ویدئو را به حدود 600mV تنظیم کنید. اگر سیگنال همگام سازی (Chroma,Pb, Pr) غایب باشد، ورودی تقریباً 1.3V ، که مرکز محدوده ولتاژ ورودی است ، تحریف می شود.SGM6501 در بسته های سبز SSOP-28 و TSSOP-28 در دسترس استاین دستگاه در محدوده دمای محیط از -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کند.
ویژگی های کلیدی
● محدوده ولتاژ واحد: 3.1V تا 5.5V
● 12 × 9 ماتریس سوئیچ Crosspoint
● از ویدیوی استاندارد تعریف (SD) ، ProgressiveScan (PS) و High Definition (HD) پشتیبانی می کند
●-3dB پهنای باند: 84MHz
● صدای عبور کم: -74dB در 1MHz
● گزینه های افزایش قابل برنامه ریزی:6dB، 7dB، 8dB، یا 9dB
● مدارهای تعصب ورودی و عملکرد کلیمپ ورودی
● پشتیبانی از رابط سریال I2C
● درایورهای خروجی دو بار 75Ω
● ورودی ها و خروجی های متصل به AC یا DC

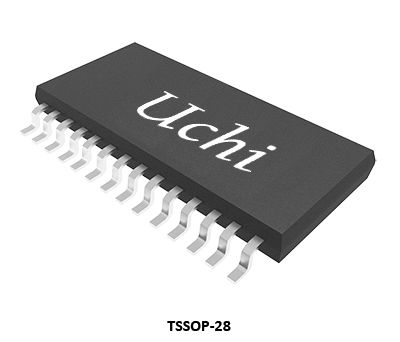

● در بسته های سبز SSOP-28 و TSSOP-28 در دسترس است
درخواست ها
امنیت و نظارت
تلویزیون و HDTV
سیستم سرگرمی خودرو
مراکز رسانه ای
راه اندازی ویدیو
جعبه های کابلی و ماهواره ای
تلویزیون و HDTV
سیستم سرگرمی خودرو
مراکز رسانه ای
راه اندازی ویدیو
جعبه های کابلی و ماهواره ای
پیکربندی پین و توضیحات پین
راهنمای انتخاب محصول
| شماره بخش | نوع |
Vcc
(V)
|
پهنای باند
@-3dB
(MHz)
|
کنترل
رابط
|
RON
(Ω)
|
RON
سطح
(Ω)
|
CON
(pF)
|
COFF
CS/CD
(pF)
|
صداي متقابل
نوع
(dB)
|
تزریق بار
نوع
(pC)
|
بسته بندی
|
ویژگی ها |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12×9 | 3.1 تا 55 | 84 |
من2C |
-74 |
SSOP-28، TSSOP-28
|
12×9، با بافر
|
|||||
| SGM6502 | 8×6 | 3.1 تا 55 | 88 |
من2C |
-77 |
TSSOP-24
|
8×6، با بافر
|
|||||
| SGM6503 | 1.8 تا 55 | 400 |
I/O |
3.5/0.45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
تغییر SIM I/F
|
|||
| SGM6504 | (2:2) × 4 | 1.8 تا 55 | 400 | I/O | 12 | 3.5 | 12 | -80 | 2.5 |
TQFN-3×3-20L
|
4-2:2، مبادله غیرفعال
|
|
| SGM6505 | (1:2) × 6 | 2 تا 5 | 450 | I/O | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |
TSSOP-24,TQFN-4×4-24L
|
شش کانال 1:2 Multiplexer
|
| SGM6510 | 16×4 | 2.7 تا 55 | 120 | من2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16×4، غیرفعال
|
|
| SGM6511 | 16×8 | 2.7 تا 55 | 120 | من2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L،LQFP-7×7-32L
|
16×8، غیرفعال
|
|
| SGM6512 | 1:16 | 3.3 تا 132 | 80 | I/O | 24 | 12 | 75 | 8/70 | -۷۰ | 25 |
TQFN-5×5-32L،TSSOP-28
|
1:16، موليپلکسر
|
| SGM6513 | (1:8) × 2 | 3.3 تا 132 | 135 | I/O | 24 | 12 | 50 | 8/36 | -۷۰ | 25 |
TQFN-5×5-32L،TSSOP-28
|
شماره یک:8، موليپلکسر
|
| SGM6514 | 16×8 | 2.7 تا 55 | 250 | من2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
سرعت بالا، 16×8، منفعل، I2C رابط
|
|
| SGM6515 | 1:8 | 3.3 تا 132 | 80 | I/O | 24 | 12 | 75 | 8/70 | -۷۰ | 25 |
TSSOP-16
|
1:8، موليپلکسر
|
| SGM6516 | 16×8 | 4.5 تا 132 | 45 | I/O | 40 | 65 | 25 | -47 |
LQFP-10×10-44L
|
16×8، غیرفعال
|
||
| SGM65231 | SPST×8 | 2.3~36 | 500 | I/O | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L،TSSOP-20
|
SPST 8 بیتی، ولتاژ پایین، اتوبوس پهنای باند بالا
|
|||
| SGM65232 | (1:2) ×32 | 3.3 تا 5 | 100 | I/O | 11 | 26 | 13 | -60 |
LQFP-14×14-100L
|
سرعت بالا، 32 بیتی 2: 1 بس چندگانه
|
||
| SGM6533 | (1:3) ×3 | 2.5 تا 55 | 350 | I/O | 7 | -60 |
TQFN-3×3-20L،TSSOP-20
|
سرعت بالا، 3-1:3 مولتی پلکسسر
|
||||
| SGM7220 | نوع C | 2.7 تا 5 | I/Oمن2C |
UTQFN-1.6×1.6-12L
|
پیکربندی USB Type-C، منطق کانال و کنترل پورت
|
|||||||
| SGM7232 | (1:3) × 2 | 2.7 تا 43 | 380/400 | I/O | 4/9 | 18 | 7 | -90 |
UTQFN-2.2×1.4-12L
|
سرعت بالا، 2-1:3 Multiplexer
|
||
| SGM7300A/B | 2:1 | 3.0 تا 36 | 9000/12000 | I/O | 5 | 1.5 |
TLGA-2.5×4.5-20L
|
3.3V، دیفرانسیل دو کانال، 2: 1 Multiplexer / Demultiplexer Switch
|
مدارهای یکپارچه (IC) به عنوان پایه ای از الکترونیک مدرن عمل می کنند، که اندازه کوچک، مصرف انرژی کم، عملکرد قوی و قابلیت اطمینان بالا را ارائه می دهند.آنها به طور گسترده ای در الکترونیک مصرفی استفاده می شوند، کاربردهای صنعتی، ارتباطات، الکترونیک خودرو، تجهیزات پزشکی و سیستم های هوافضا / دفاعی.
اوچی الکترونیک راه حل های پردازش سیگنال های آنالوگ و مخلوط با عملکرد بالا را برای اتوماسیون صنعتی، انرژی جدید، خودرو، ارتباطات، محاسبات،کاربردهای الکترونیک مصرفی و تجهیزات پزشکی.
این راه حل استفاده از مدارهای یکپارچه در سیستم های سرور را نشان می دهد. برای کمک به انتخاب محصول مناسب، لطفا با تیم پشتیبانی فنی ما تماس بگیرید.
