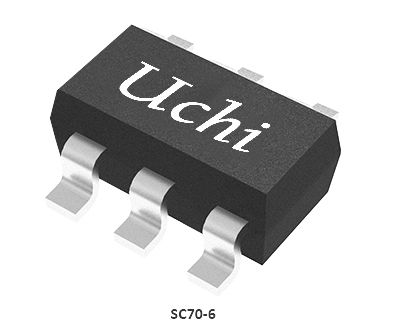

IC های منطقی 1-بیت مترجم ولتاژ دو طرفه با حسگر جهت گیری خودکار
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SGM4554 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 5000 قطعه |
|
اطلاعات تکمیلی |
|||
| ولتاژ تغذیه VCCA، VCCBRrange: | -0.3 ولت تا 6 ولت | محدوده ولتاژ ورودی، VI(1): | -0.3 ولت تا 6 ولت |
|---|---|---|---|
| جریان گیره ورودی، IIK (VI < 0): | -50 میلی آمپر | جریان گیره خروجی، IOK (VO < 0): | -50 میلی آمپر |
| جریان خروجی پیوسته، IO: | ± 50 میلی آمپر | دمای محل اتصال: | +150 درجه سانتیگراد |
| دامنه دمای ذخیره: | -65 تا +150 درجه سانتیگراد | دمای سرب (لحیم کاری، 10 ثانیه): | +260 درجه سانتیگراد |
| HBM: | 4000 ولت | مگنی: | 400 ولت |
| برجسته کردن: | مترجم سطح ولتاژ دو طرفه ۱ بیتی,IC منطق جهت سنجی اتوماتیک,مترجم ولتاژ MOSFET با قدرت بالا,auto direction sensing logic IC,high power MOSFET voltage translator |
||
توضیحات محصول
IC های منطقی 1-بیت مترجم ولتاژ دو طرفه با حسگر جهت گیری خودکار
SGM4554 یک مترجم سطح ولتاژ دو طرفه یک بیت، غیر معکوس است که دارای دو خط منبع برق قابل تنظیم مستقل است.A و B portstrack منبع VCCA و منبع VCCB به ترتیب. محدوده ولتاژ تغذیه 1.2V تا 5.0V برای پورت A و 1.65V تا 5.5V برای پورت B است. دستگاه عملکرد ترجمه دو جهت را بین گره های ولتاژ مختلف (از جمله 1.2V، 1.5V، 1.8V، 2.5V، 3.3V و 5V).SGM4554 دارای یک عملکرد خروجی فعال (OE) است که حالت خروجی را کنترل می کند. هنگامی که OE کم می شود، همه خروجی ها به حالت مقاومت بالا وارد می شوند.OEs باید از طریق مقاومت کششی به GND متصل شودSGM4554 در بسته های سبز UTDFN-1.45×1-6Land و SC70-6 در دسترس است.در محدوده دمای محیط از -40°C تا +85°C کار می کند.
ویژگی های کلیدی
● محدوده ولتاژ منبع برق (VCCA ≤ VCCB)
پورت A: 1.2V تا 5.0V
پورت B: 1.65V تا 5.5V
● پشتیبانی از جداسازی VCCA یا VCCB
وقتی VCCA یا VCCB کم است، دستگاه وارد حالت خاموش می شود.
● مدار ورودی OE با ارجاع به VCCA
● پشتیبانی از عملکرد قطعی برق
● پشتیبانی از خروجی فشار کشیدن
● مصرف کم برق
● -40°C تا +85°C محدوده دمای عملیاتی
● در بسته های سبز UTDFN-1.45×1-6L و SC70-6 در دسترس است
درخواست ها
گیرنده یا فرستنده ی آسنکرون جهانی
I/O با هدف کلی (GPIO)
I/O با هدف کلی (GPIO)
کاربرد معمول
پیکربندی پین
پینتوضیحات
راهنمای انتخاب محصول
|
مترجمان
در هر
بسته بندی
|
شماره بخش |
داده ها
نرخ
(Mbps)
|
Vcc
(V)
|
VL
محدوده
(V)
|
VCCA
محدوده
(V)
|
VCCB
محدوده
(V)
|
دو طرفه
|
VCC
بسته شدن
دولت ورودی/خرید
|
خاموش کردن ICC
مکس
(μA)
|
منطق
تولید
|
بسته بندی
|
ویژگی ها |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1.2 تا 50 | 1.65 تا 55 | آره | هی زی | 10 | فشار- کشش |
SC70-6,UTDFN-1.45×1-6L
|
تغییر دهنده سطح GPIO
|
||
| 1 | SGM4555 | 2.7 تا 55 | 1.4 تا 55 | آره | پایین |
TQFN-2×2-12L،TQFN-3×3-16L
|
رابط کارت
|
|||||
| 2 | SGM4556 | 100 | 1.2 تا 50 | 1.65 تا 55 | آره | هی زی | 10 | فشار- کش |
SOT-23-8,XTDFN-1.4×1-8L
|
تغییر دهنده سطح GPIO
|
||
| 2 | SGM4558 | 2.7 تا 55 | 1.4 تا 55 | آره | پایین | 2 |
XTDFN-1.35×1-8L
|
رابط سیم کارت هوشمند
|
||||
| 1 | SGM4560 | 3.3 تا 55 | 1.6 تا 55 | آره | پایین | 8 |
TSSOP-14
|
رابط کارت CA
|
||||
| 1 | SGM4561 | 5.0 تا 55 | 1.6 تا 55 | آره | پایین |
MSOP-10
|
رابط HDMI
|
|||||
| 4 | SGM4563 | 100 | 1.2 تا 55 | 1.65 تا 55 | نه | هی زی | 5 | فشار- کش |
SOIC-14,UTQFN-1.8×1.8-12L
|
رابط SPI Bus یا UART
|
||
| 4 | SGM4564 | 100 | 1.2 تا 55 | 1.65 تا 55 | آره | هی زی | 12/9 | فشار- کش |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12L
|
تغییر دهنده سطح GPIO
|
||
| 1 | SGM4565 | 1.08 تا 198 | 1.62 تا 36 | آره | پایین | آبشاخ باز |
UTQFN-1.8×1.4-10L،WLCSP-1.06×1.06-9B
|
مترجم سطح رابط کارت سیم
|
||||
| 6 | SGM4566 | 100 | 1.2 تا 55 | 1.65 تا 55 | آره | هی زی | 12/9 | فشار- کش |
TSSOP-16,TQFN-2.6×1.8-16L
|
تغییر دهنده سطح GPIO
|
||
| 8 | SGM4568 | 100 | 1.2 تا 55 | 1.65 تا 55 | آره | هی زی | 12/9 | فشار- کش |
TSSOP-20،TQFN-3×3-20L
|
تغییر دهنده سطح GPIO
|
||
| 4 | SGM4570Q | 24/2 | 1.65 تا 36 | 2.3 تا 55 | آره | هی زی | باز کردن و کشیدن |
TSSOP-14
|
ماشین آلات، خروجی باز، انتقال دهنده دوگانه
|
|||
| 4 | SGM4573 | 24/2 | 1.65 تا 36 | 2.3 تا 55 | آره | هی زی | باز کردن و کشیدن |
TSSOP-14,TQFN-3.5×3.5-14AL
|
فرستنده باز و دوگانه
|
|||
| 4 | SGM4574 | 24/2 | 1.65 تا 55 | 2.3 تا 55 | آره | هی زی | باز کردن و کشیدن |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12,TQFN-3.5×3.5-14AL
|
تغییر دهنده سطح GPIO
|
|||
| 6 | SGM4576 | 24/2 | 1.65 تا 55 | 2.3 تا 55 | آره | هی زی | باز کردن و کشیدن |
TQFN-2.6×1.8-16L
|
تغییر دهنده سطح GPIO
|
|||
| 8 | SGM4578 | 24/2 | 1.65 تا 55 | 2.3 تا 55 | آره | هی زی | باز کردن و کشیدن |
TSSOP-20،TQFN-3×3-20L
|
تغییر دهنده سطح GPIO
|
|||
| 15 | SGM4590 | 2.5 تا 55 | نه |
TQFN-4×4-32L
|
تغییر سطح پانل 15 کانال GOA
|
|||||||
| 4 | SGM4T245 | 1.2 تا 50 | 1.2 تا 50 | آره | هی زی | فشار- کش |
TSSOP-16,TQFN-2.6×1.8-16L
|
فرستنده ترجمه 4 بتی دو منبع
|
||||
| 8 | SGM8T245 | 1.2 تا 50 | 1.2 تا 50 | آره | هی زی | فشار- کش |
TSSOP-24,TQFN-5.5×3.5-24L
|
فرستنده ترجمه ای 8 بیتی
|
||||
| 8 | SGM8T245S | 1.2 تا 55 | 1.2 تا 55 | آره | هی زی | فشار- کش |
TSSOP-24,TQFN-5.5×3.5-24L
|
فرستنده اتوبوس 8 بیتی
|
مدارهای یکپارچه (IC) به عنوان پایه ای از الکترونیک مدرن عمل می کنند، که اندازه کوچک، مصرف انرژی کم، عملکرد قوی و قابلیت اطمینان بالا را ارائه می دهند.آنها به طور گسترده ای در الکترونیک مصرفی استفاده می شوند، کاربردهای صنعتی، ارتباطات، الکترونیک خودرو، تجهیزات پزشکی و سیستم های هوافضا / دفاعی.
اوچی الکترونیک راه حل های پردازش سیگنال های آنالوگ و مخلوط با عملکرد بالا را برای اتوماسیون صنعتی، انرژی جدید، خودرو، ارتباطات، محاسبات،کاربردهای الکترونیک مصرفی و تجهیزات پزشکی.
این راه حل کاربرد مدار یکپارچه ماژول خروجی دیجیتال را نشان می دهد. برای کمک در انتخاب محصول مناسب، لطفا با تیم پشتیبانی فنی ما تماس بگیرید.
