2-ترمینال، دقت بالا، سنسور دمای خروجی فعلی مدار یکپارچه IC
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SGM466 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 5000 قطعه |
|
اطلاعات تکمیلی |
|||
| ولتاژ جلو (E+ یا E-): | 44 ولت | ولتاژ معکوس (E+ به E-): | -20 ولت |
|---|---|---|---|
| UTDFN-2×2-2L، θJA: | 206 ℃/W | UTDFN-2×2-4L، θJA: | 90 ℃/W |
| دمای محل اتصال: | +150 درجه سانتیگراد | دامنه دمای ذخیره: | -65 تا +150 درجه سانتیگراد |
| دمای سرب (لحیم کاری، 10 ثانیه): | +260 درجه سانتیگراد | HBM: | 4000 ولت |
| CDM: | 1000 ولت | ||
| برجسته کردن: | آی سی حسگر دمای دو پایانی,سنسور خروجی جریان با دقت بالا,مدار یکپارچه سنسور دما با گارانتی,high-precision current output sensor,temperature sensor integrated circuit with warranty |
||
توضیحات محصول
آی سی مدار مجتمع 2 ترمینال، با دقت بالا، سنسور دمای خروجی جریان
SGM446 یک سنسور دما با دو ترمینال با جریان خروجی متناسب با دمای مطلق است. می توان آن را به عنوان یک تنظیم کننده جریان ثابت و امپدانس بالا در نظر گرفت که 1μA/K را در محدوده ولتاژ تغذیه از 4 ولت تا 35 ولت عبور می دهد. SGM446 با جریان خروجی 298.2μA در 298.2K (+25℃) کالیبره شده است. در مقایسه با سنسور دمای الکتریکی سنتی، SGM446 به مدار اندازه گیری مقاومت، مدار خطی سازی، تقویت کننده ولتاژ دقیق و جبران اتصال سرد نیازی ندارد. همچنین جبران دما، اندازه‌گیری دبی، همبستگی اجزای گسسته، بایاس متناسب با دمای مطلق، تشخیص سطح سیالات و باد سنجی را ادغام می‌کند. خروجی جریان امپدانس بالا SGM446 دستگاه را به افت ولتاژ به‌ویژه در خطوط طولانی غیرحساس می‌کند. بنابراین، به ویژه برای کاربردهای سنجش از راه دور مناسب است. مالتی پلکس SGM446 با تغییر جریان از طریق مالتی پلکسر CMOS یا تغییر ولتاژ منبع تغذیه از طریق گیت منطقی به دست می آید. در محدوده دمای وسیعی از -55 تا +150 درجه سانتیگراد مشخص شده است.
ویژگی های کلیدی
● 2-دستگاه ترمینال: ولتاژ به جریان
● خروجی جریان خطی: 1µA/K
● خطای کالیبراسیون: ± 2℃
● خطی بودن عالی: ± 0.6 ℃ بیش از محدوده دمای کامل
● محدوده ولتاژ منبع تغذیه گسترده: 4 ولت تا 35 ولت
● محدوده دمای عملیاتی: -55 ℃ تا +150 ℃
● موجود در بسته‌های سبز UTDFN-2×2-2L و UTDFN-2×2-4L
برنامه های کاربردی
سنجش و جبران دما
اندازه گیری دمای صنعتی
جبران ترموکوپل اتصال سرد
سنجش دما از راه دور
اندازه گیری دمای صنعتی
جبران ترموکوپل اتصال سرد
سنجش دما از راه دور

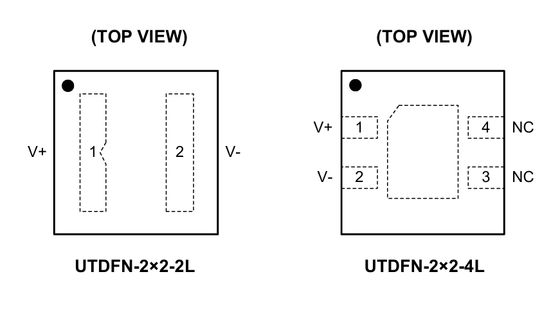

پین تنظیمات
سنجاقتوضیحات
راهنمای انتخاب محصول
|
نوع دستگاه
|
شماره قطعه |
رابط
|
Vcc
(V)
|
وضوح دما
حداکثر (بیت)
|
دقت سنسور محلی
حداکثر (±℃)
|
خاموش شدن
فعلی
(μA)
|
آدرس ها
|
ساکن
فعلی
(μA)
|
عملیاتی
دما
برد (℃)
|
کانال های راه دور
(#)
|
بسته بندی
|
ویژگی ها |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
محلی و از راه دور
|
SGM446 |
خروجی آنالوگ
|
4 تا 35 | -55℃به +150℃: -5 ~ 2 | 298.2 | -55℃به +150 | 0 |
UTDFN-2×2-2L،UTDFN-2×2-4L
|
2-ترمینال، سنسور دمای خروجی با دقت بالا
|
|||
|
محل
|
SGM447 |
خروجی آنالوگ
|
1.5 ~ 5.5 |
-20℃به +85℃: 2.5
-55℃به +150℃: 3.5
|
3 | -55℃به +150 | 0 |
WLCSP-0.8×0.8-4B-A
|
سنسور دمای آنالوگ دوگانه با خروجی کلاس-AB
|
|||
| محلی و از راه دور | SGM448 |
خروجی آنالوگ
|
2.7 ~ 10 |
+25℃: 1
-55℃به +125℃: 2
|
26 | -55℃به +150 | 0 |
SOT-23
|
سنسور دمای خروجی آنالوگ کم قدرت با دقت بالا
|
|||
| محلی و از راه دور | SGM449 |
خروجی آنالوگ
|
2.7 ~ 10 |
+25℃: 1
-55℃به +125℃: 2
|
26 | -55℃به +150 | 0 |
SOT-23
|
سنسور دمای خروجی آنالوگ کم قدرت با دقت بالا
|
|||
| محل | SGM450 |
خروجی آنالوگ
|
2.3 ~ 5.5 |
-40℃به +150℃: 2
|
7.5 | -40℃به +150 | 0 |
SC70-5,SOT-23
|
سنسور دمای خروجی آنالوگ کم قدرت با دقت بالا | |||
| محلی و از راه دور | SGM451 |
من2سیو SMBus |
3.0 ~ 5.5 | 12 |
-40℃به +85℃: 0.8
-40℃به +125℃: 1.2
|
<10 | 8 | 122 | -40℃به +125 | 1 |
TDFN-2×2-8BL
|
± 1℃سنسور دمای محلی و از راه دور باη-تصحیح فاکتور و افست،
حذف مقاومت سری و فیلتر دیجیتال قابل برنامه ریزی
|
| محل | SGM452 |
من2سی |
2.7 ~ 5.5 | 12 |
-40℃به +85℃: 1
-55℃به +125℃: 1.2
|
<3 | 8 | 49 | -55℃به +125 | 0 |
SOIC-8، MSOP-8
|
سنسور دیجیتال دما و نگهبان حرارتی با I2رابط C
|
| محل | SGM457 |
من2سی |
1.6 ~ 5.5 | 12 |
-40℃به +125℃: 2
|
<2.5 | 8 | 14 | -40℃به +150 | 0 |
SOT-563-6
|
سنسور دمای دیجیتال کم قدرت، ولتاژ تغذیه پایین
|
| محل | SGM458 | من2سیو SMBus | 1.6 ~ 5.5 | 12 | -55℃به +125℃: 1 | <2.5 | 8 | 2.9 | -55℃به +125 | 0 |
WLCSP-0.85×0.85-4B
|
سنسور دمای دیجیتال کم قدرت، ولتاژ تغذیه پایین
|
| محل | SGM459 | من2سی | 2.7 ~ 5.5 | 12 | -55℃به +125℃: 1.2 | <3 | 8 | 49 | -55℃به +125 | 0 |
TDFN-2×2-8AL
|
سنسور دیجیتال دما و نگهبان حرارتی با I2رابط C
|
| محل | SGM460 | من2سیو SMBus | 1.6 ~ 5.5 | 12 | -40℃به +125℃: 0.75 | <1 | 8 | 3.2 | -40℃به +125 | 0 |
WLCSP-0.77×1.17-6B
|
سنسور دمای دیجیتال کم مصرف با رابط سریال دو سیمه
|
مدارهای مجتمع (IC) به عنوان پایه و اساس الکترونیک مدرن عمل می کنند که اندازه کوچک، مصرف انرژی کم، عملکرد قوی و قابلیت اطمینان بالا را ارائه می دهند. آنها به طور گسترده ای در لوازم الکترونیکی مصرفی، کاربردهای صنعتی، ارتباطات، الکترونیک خودرو، تجهیزات پزشکی و سیستم های هوافضا/دفاع استفاده می شوند.
Uchi Electronics راه حل های پردازش سیگنال ترکیبی و آنالوگ با کارایی بالا را برای اتوماسیون صنعتی، انرژی های جدید، خودرو، ارتباطات، محاسبات، الکترونیک مصرف کننده و کاربردهای تجهیزات پزشکی ارائه می دهد.
این راه حل کاربرد مدار مجتمع فرستنده های دما را نشان می دهد. برای راهنمایی در انتخاب محصول مناسب، لطفا با تیم پشتیبانی فنی ما تماس بگیرید.
