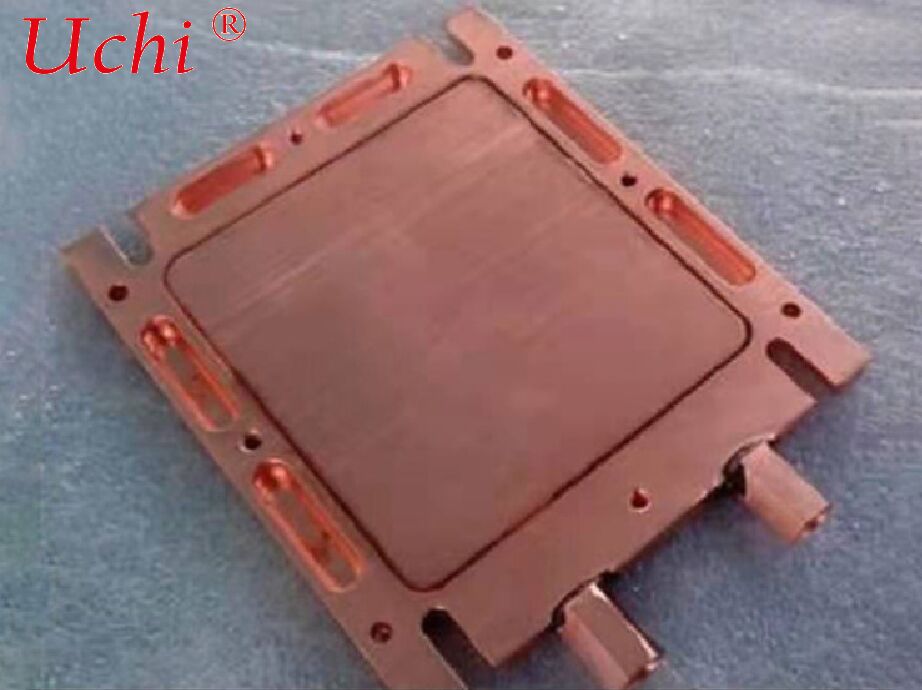

صفحه خنککننده مایع میکروکانالی (MLCP) برای دستگاههای الکترونیکی با شار حرارتی بالا
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | Uchi |
| گواهی: | SMC |
| شماره مدل: | سینک حرارتی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 عدد |
|---|---|
| قیمت: | 1300-1500 dollars |
| زمان تحویل: | محدود نیست |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 50000000 عدد در ماه |
|
اطلاعات تکمیلی |
|||
| روند کار: | ماشینکاری Cnc | ابعاد: | قابل تنظیم (به عنوان مثال، 100mm x 100mm x 10mm) |
|---|---|---|---|
| درمان سطحی: | پاک کننده روغن و ضد اکسیداسیون | بسته بندی: | کارتن PE BAG |
| کلمه کلیدی: | قطعات MINING CNC | تحمل: | ± 1% |
| قدرت هدایت: | 500 وات | پایان سطح: | پایان آسیاب یا آندایزاسیون |
| بافت مواد: | 6061 | ضخامت: | 7 میلی متر |
| خدمات: | سرویس OEM | ||
| برجسته کردن: | صفحه خنککننده مایع میکروکانالی برای لوازم الکترونیکی,صفحه خنککننده مایع با شار حرارتی بالا,صفحه خنککننده MLCP برای دستگاههای با حرارت بالا,High-Heat-Flux Liquid Cooling Plate,MLCP cooling plate for high-heat devices |
||
توضیحات محصول
صفحه خنک کننده مایع میکروکانال (MLCP)
صفحه خنک کننده مایع مایکرو کانال (MLCP) یک راه حل حرارتی نهایی برای دستگاه های الکترونیکی با جریان حرارت بالا است.هسته آن در یک مجموعه متراکم از کانال های جریان میکرو با قطر هیدرولیکی معمولا ≤1mm (اغلب 50 ‰ 500μm) قرار دارد، که به طور قابل توجهی منطقه تبادل گرما و بهره وری را افزایش می دهد و آن را از صفحات خنک کننده آب معمولی با کانال های جریان میلی متری متمایز می کند.
1تعریف و ساختار اصلی
تعریف: MLCP از فرایندهای دقیق برای ساخت کانال های جریان در مقیاس میکرو در داخل زیربناهای رسانا گرمی بالا استفاده می کند. مایع خنک کننده تحت محرک اجباری در کانال ها قرار می گیرد.تحقق انتقال مستقیم گرما بین منابع گرما و مایع خنک کنندهبا کانال های جریان فشرده، منطقه تبادل گرما در هر واحد منطقه 3 × 10 برابر صفحه خنک کننده سنتی است.می تواند با بسته بندی تراشه ای ادغام شود تا مسیر انتقال گرما کوتاه شود.
اجزای اصلی
- زیربنای: مس بدون اکسیژن (بهترین رسانایی حرارتی، هزینه بالا) ، 6061/6063 آلومینیوم آلیاژ (هزینه موثر) ، سیلیکون (یکپارچه سازی نیمه هادی، مناسب برای ادغام در سطح تراشه)
- آرایه کانال های جریان میکرو: کانال های مستقیم، مارپیچی، موازی یا فراکتال، اغلب مجهز به میکروفین ها / دنده ها؛
- صفحه پوشش مهر و موم با استفاده از جوش فرسایش (FSW) ، اتصال پخش یا جوش خلاء مهر و موم شده است.
- پورتهای ورودی و خروجی مایعات (G1/4، NPT) ، با حلقه های O یا جوش بسته شده اند.
- درمان سطحی: آنودیز، نیکل، اکسیداسیون رسانا برای نصب و مقاومت در برابر خوردگی.
2اصول کار
صفحه خنک کننده به طور محکم به منابع گرما (چیپ های هوش مصنوعی، منابع پمپ لیزر) از طریق روغن حرارتی یا مواد تغییر فاز متصل می شود. گرما به سرعت به دیواره های میکروکانال منتقل می شود. آب دیونیزه شده یا محلول اتیلن گلیکول با سرعت بالا در داخل میکروکانال ها جریان می یابد. لایه باریک مرزی حرارتی مقاومت حرارتی را به طور قابل توجهی کاهش می دهد.ارائه بهره وری بسیار بالا از انتقال گرما. مایع گرم شده برای خنک کردن به یک کولر یا CDU باز می گردد و حلقه ای بسته را تشکیل می دهد. MLCP یکپارچه می تواند کانال های جریان را در داخل بسته جاسازی کند و مسیر انتقال گرما کوتاه را از تراشه به مایع خنک کننده با مقاومت حرارتی کاهش یافته به سطح 0.03 °C · cm2/W به دست آورد.
3. فرایندهای اصلی تولید
- حکاکی دقیق + اتصال پخش / FSW: خروجی های کوچک که توسط فوتولیتوگرافی و حکاکی بر روی زیربناهای سیلیکون / مس تشکیل شده و با جوش جامد بسته شده اند.مناسب برای کانال های فوق العاده نازک (50-100μm);
- میکرو لوله های جاسازی شده + بریزنگ خلاء: مجموعه ای از لوله های بسیار نازک مس که در بستر جاسازی شده اند، با شکاف هایی که با بریزنگ پر می شوند.
- چاپ سه بعدی فلزی (SLM): شکل گیری مستقیم کانال های جریان پیچیده، ایده آل برای سفارشی سازی دسته های کوچک؛
- حکاکی شیمیایی + جوش لیزر: مناسب برای صفحات خنک کننده نازک، تعادل دقت و هزینه.
4مزایای عملکرد و مقایسه (در مقابل صفحه های خنک کننده آب معمولی)
| مقایسه | صفحه خنک کننده مایع میکروکانال (MLCP) | صفحه خنک کننده آب معمولی (کانال های مقیاس میلیمتر) |
|---|---|---|
| اندازه کانال | 50 ‰ 500μm، مجموعه متراکم | ۱٫۶ میلی متر، سرپنتین / کانال های موازی |
| منطقه ی مبادله گرما | 3×10 برابر بیشتر در هر واحد منطقه | مساحت اساسی بدون افزایش متراکم |
| ظرفیت جریان گرما | بیش از 1000W / cm2 ، پشتیبانی از 2000W + تراشه تک | ≤300W/cm2، دشوار برای قدرت فوق العاده بالا |
| مقاومت حرارتی | بسیار کم (0.03 ≈ 0.1 °C·cm2/W) | نسبتا بالا (0.2 ∼ 0.5 °C·cm2/W) |
| یکنواخت گرما | عالی، هیچ نقطه داغ محلی نیست | میانگین، تفاوت درجه حرارت بزرگ بین لبه و مرکز |
| هزینه | هزینه های بالا تحقیق و توسعه و تولید، برای کاربردهای پیشرفته | هزینه پایین، تولید انبوه بالغ |
5پارامترهای کلیدی فنی
- پارامترهای کانال: عرض 50-500μm، عمق 200-800μm، فاصله 100-300μm؛
- نرخ جریان و کاهش فشار: سرعت جریان 2 ′′5m/s، فشار عملیاتی 0.5 ′′1.5MPa، کاهش فشار در محدوده 0.3MPa کنترل می شود.
- رسانایی حرارتی مواد: مس 386W/m·K، آلیاژ آلومینیوم 205W/m·K
- عملکرد مهر و موم: سرعت نشت هلیوم ≤1×10−9 mbar·L/s
- مسطحیت سطح: ≤0.05mm/100mm
6سناریوهای کاربردی معمولی
- سرورهای هوش مصنوعی و تراشه های محاسباتی: GPU NVIDIA Rubin، پردازنده های پیشرفته، کارت های شتاب دهنده هوش مصنوعی با مصرف 1500 ‰ 2300W از یک تراشه؛
- لیزرهای فیبر قدرتمند: ماژول های پمپ، ترکیب کننده های پرتو، حفره های رزونانس
- تولید نیمه هادی: لیزر، تجهیزات حکاکی؛
- تجهیزات پزشکی: ابزار درمانی لیزر با قدرت بالا
7دستورالعمل های انتخاب و نگهداری
- انتخاب: تراکم کانال و مواد را بر اساس جریان گرما تعیین کنید؛ ضخامت را با توجه به محدودیت های فضایی انتخاب کنید؛ مشخصات پورت و سازگاری خنک کننده را تایید کنید؛
- نگهداری: آب دیونیزه شده (روندهی < 1μS/cm) اجباری است؛ خنک کننده را هر 6 تا 12 ماه برای جلوگیری از مقیاس بندی جایگزین کنید؛ هر ساله آزمایش فشار و نشت هلیوم را انجام دهید.جلوگیری از ضربه شدید برای جلوگیری از تغییر شکل کانال.
8. روند تکنولوژی
- ادغام عمیق با بسته بندی تراشه (Chiplet + MLCP)
- خنک سازی دو فاز (گرما در داخل میکروکانال ها) برای بهبود بیشتر بهره وری؛
- پیشرفت در فرآیندهای تولید کم هزینه برای ترویج استفاده در تجهیزات کامپیوتری متوسط.
